МЦОД
Высокоэффективное охлаждение высокоплотных стоек
Мы отводим тепло непосредственно от каждой стойки
Мы не тратим энергию на охлаждение всего объёма МЦОД — мы удаляем тепло непосредственно от каждой ИТ-стойки
Кондиционер используется не как основной источник охлаждения, а как резервный и пиковый контур — основную работу выполняет энергоэффективный free cooling
35 кВт на стойку при воздушном охлаждении без необходимости в СЖО и традиционной системе рядных кондиционеров
Компания
Единственный производитель по новой технологии, отечественная комплектация
140 кВт IT в модуле — с прямым удалением тепла от стоек наружу. Платите за охлаждение оборудования, а не за охлаждение помещения

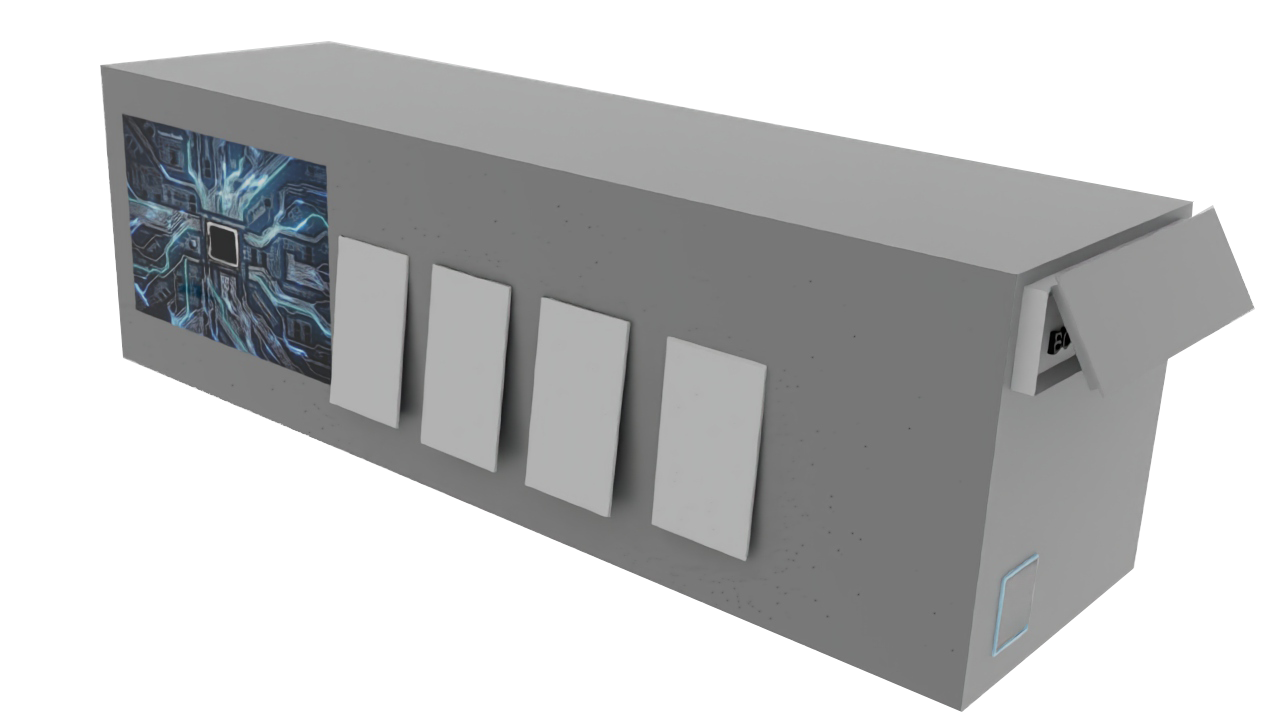

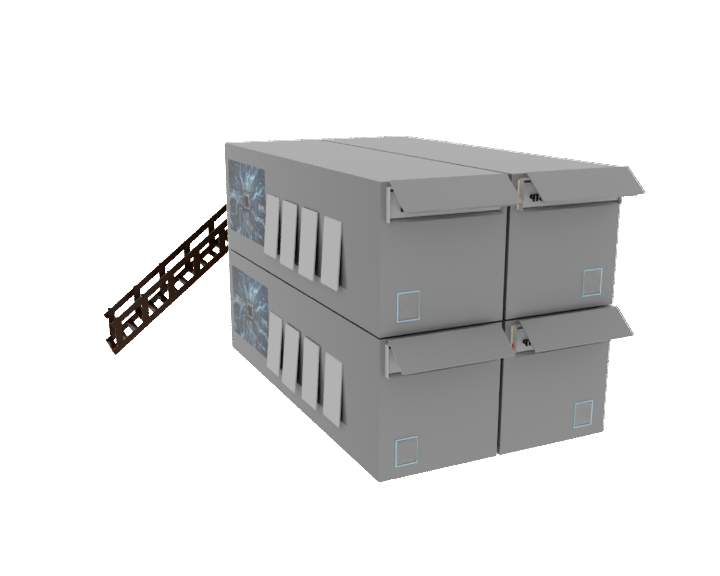

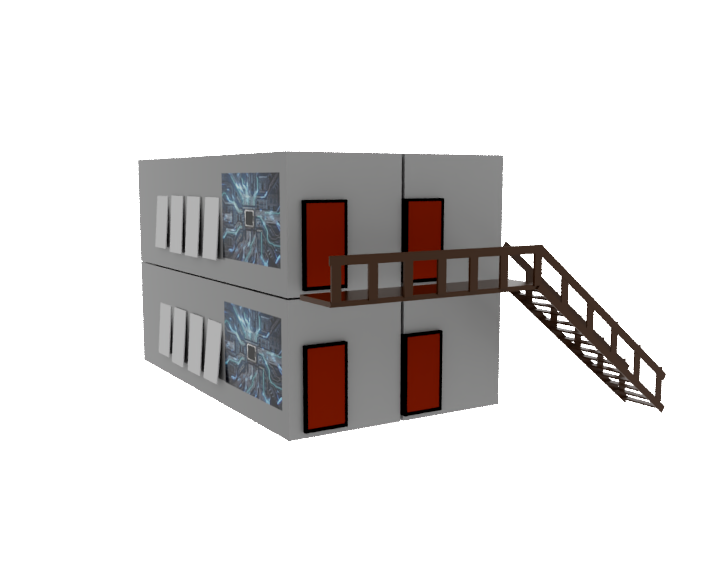

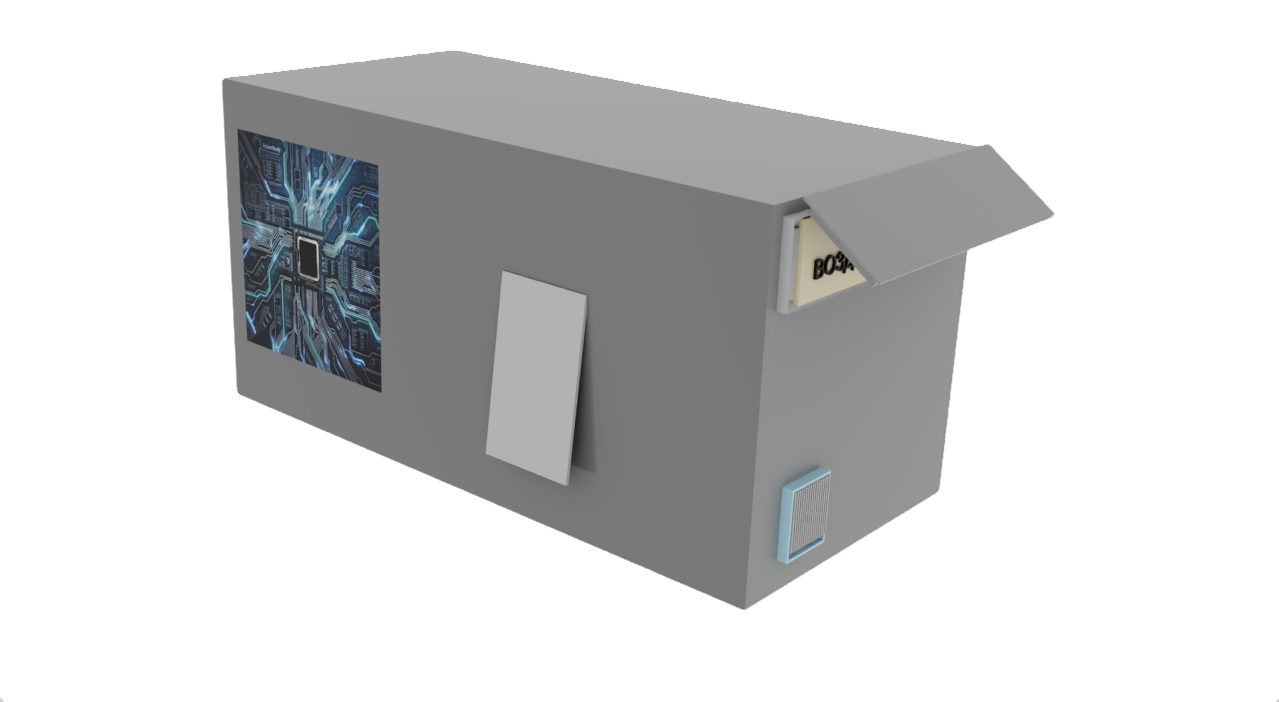

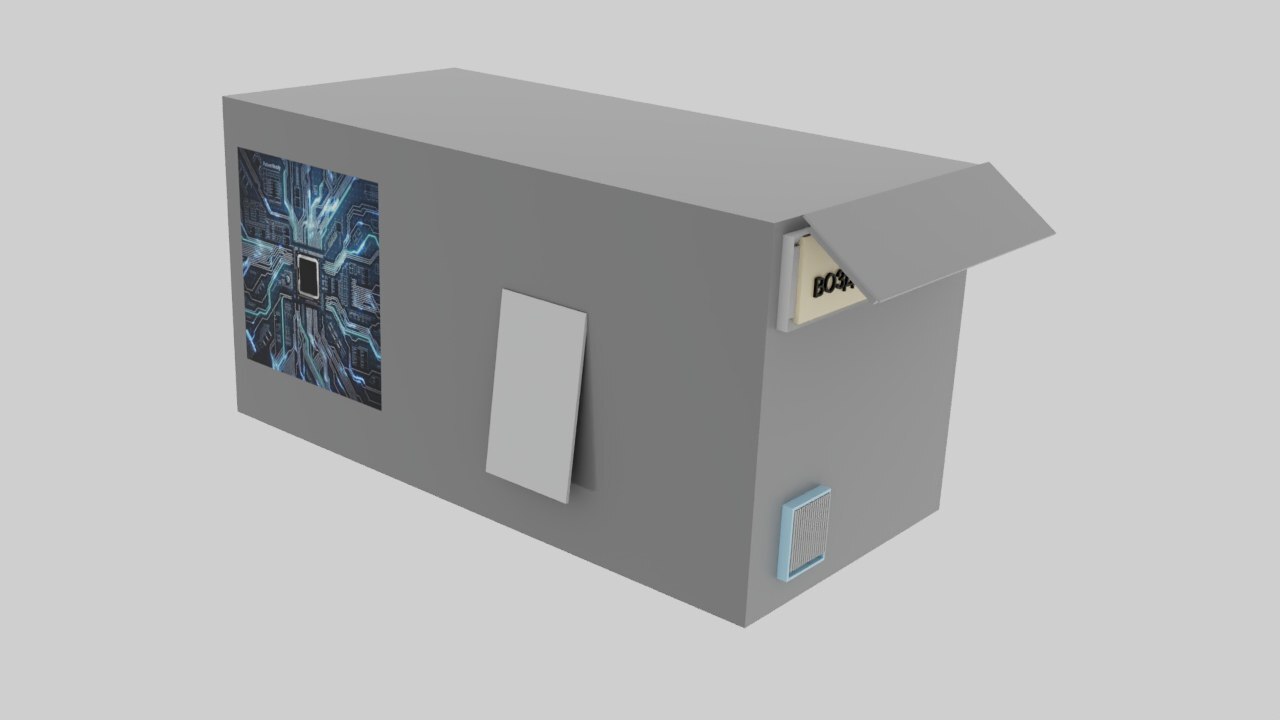

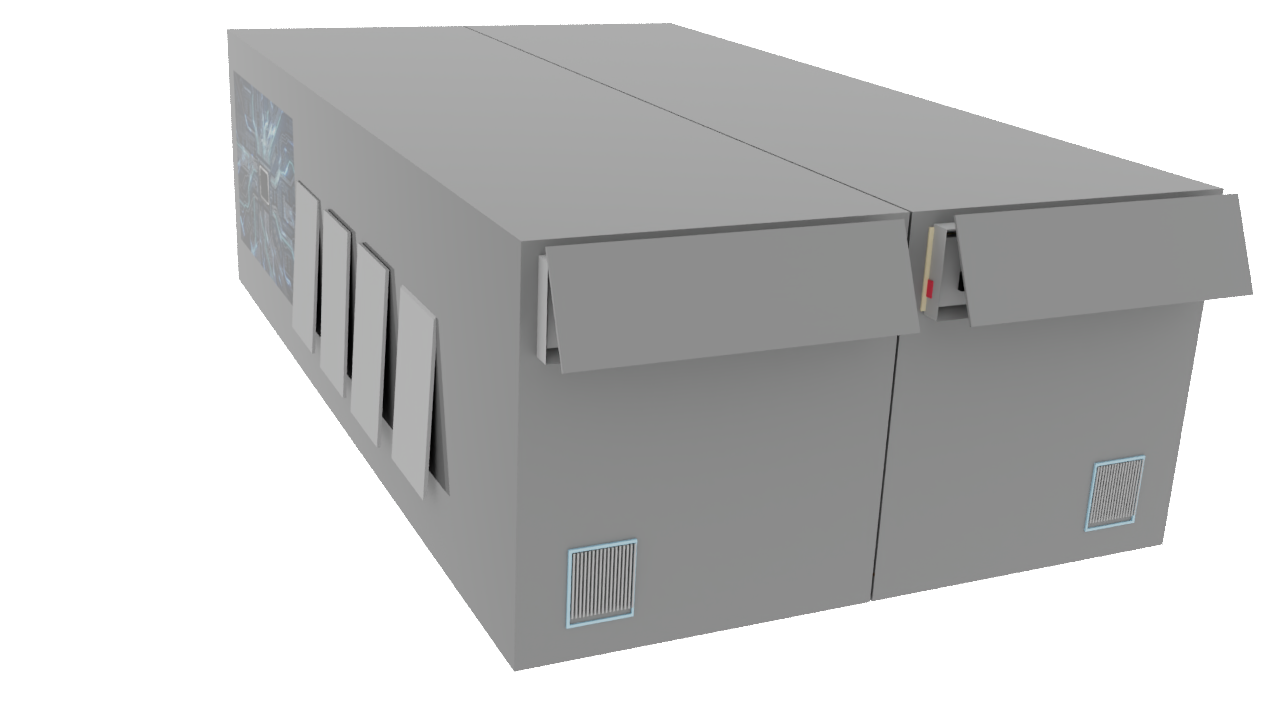

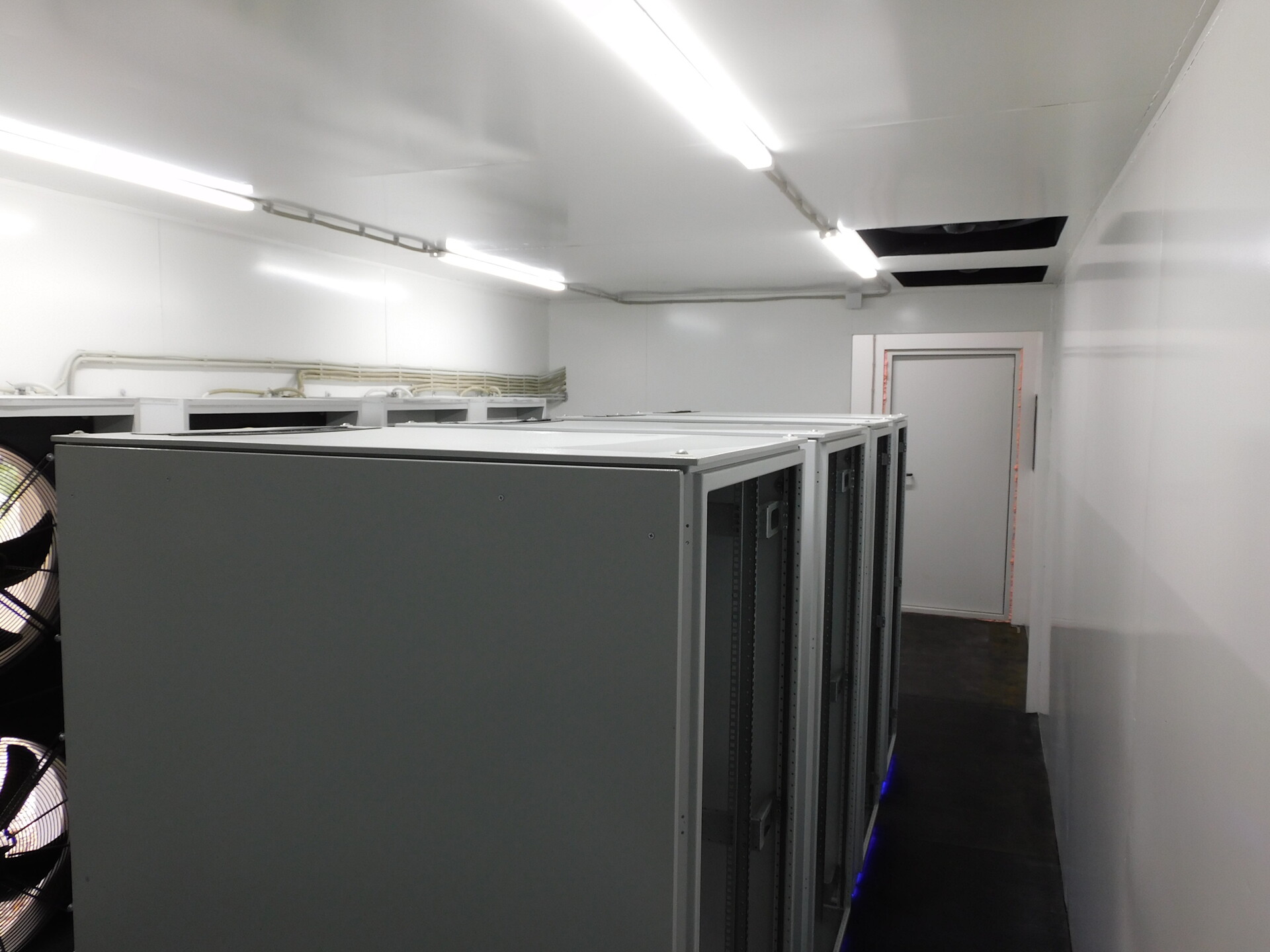

Модульный центр обработки данных цифровой информации (МЦОД)

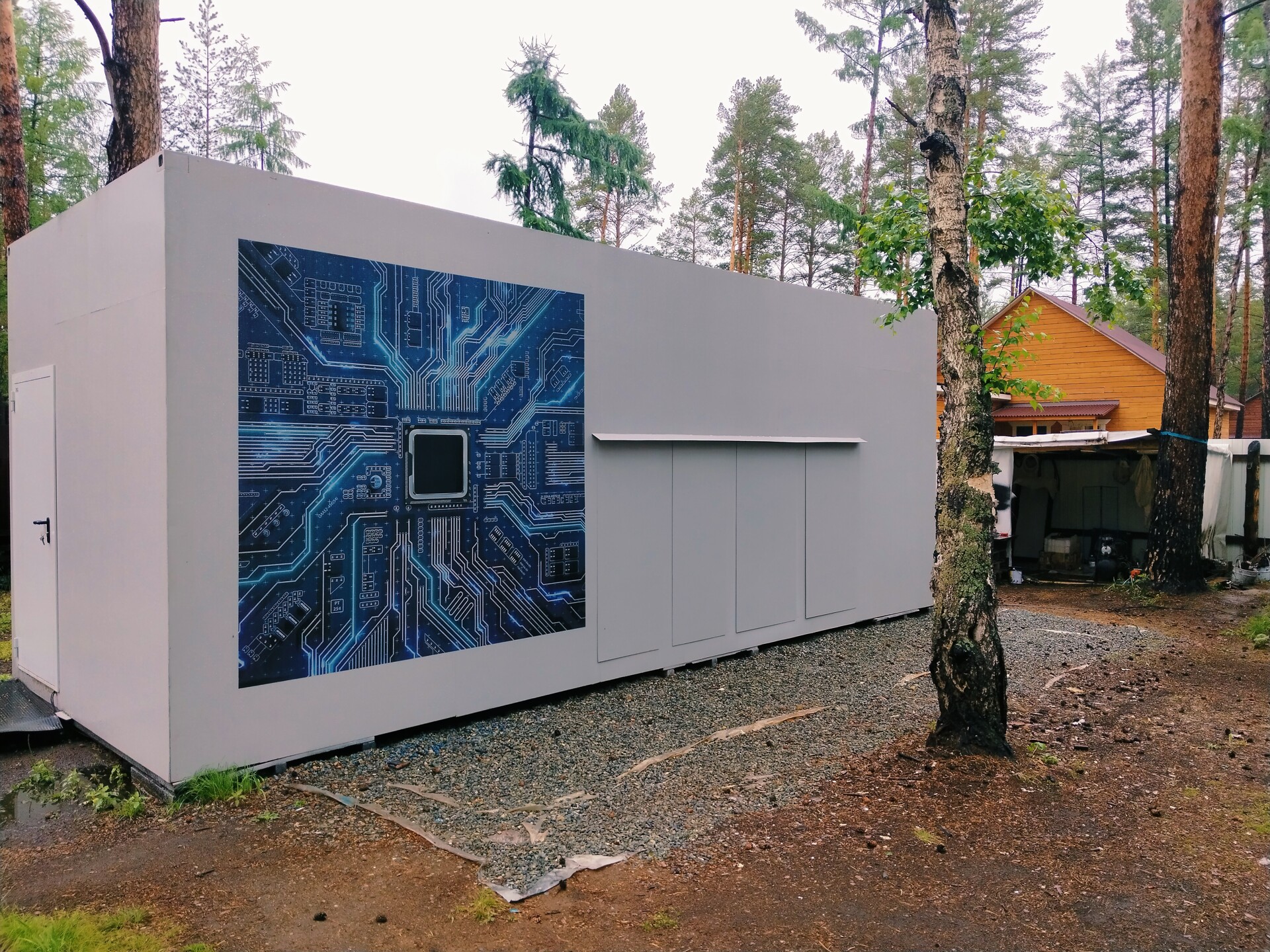

Каждый отдельный МЦОД представляет собой металлическую конструкцию контейнерного типа, приспособленную для размещения и функционирования серверной аппаратуры повышенной мощности при обеспечении повышенной эффективности охлаждения электронной аппаратуры без увеличения энергопотребления.
Особенности изобретения — в чём технологическое преимущество

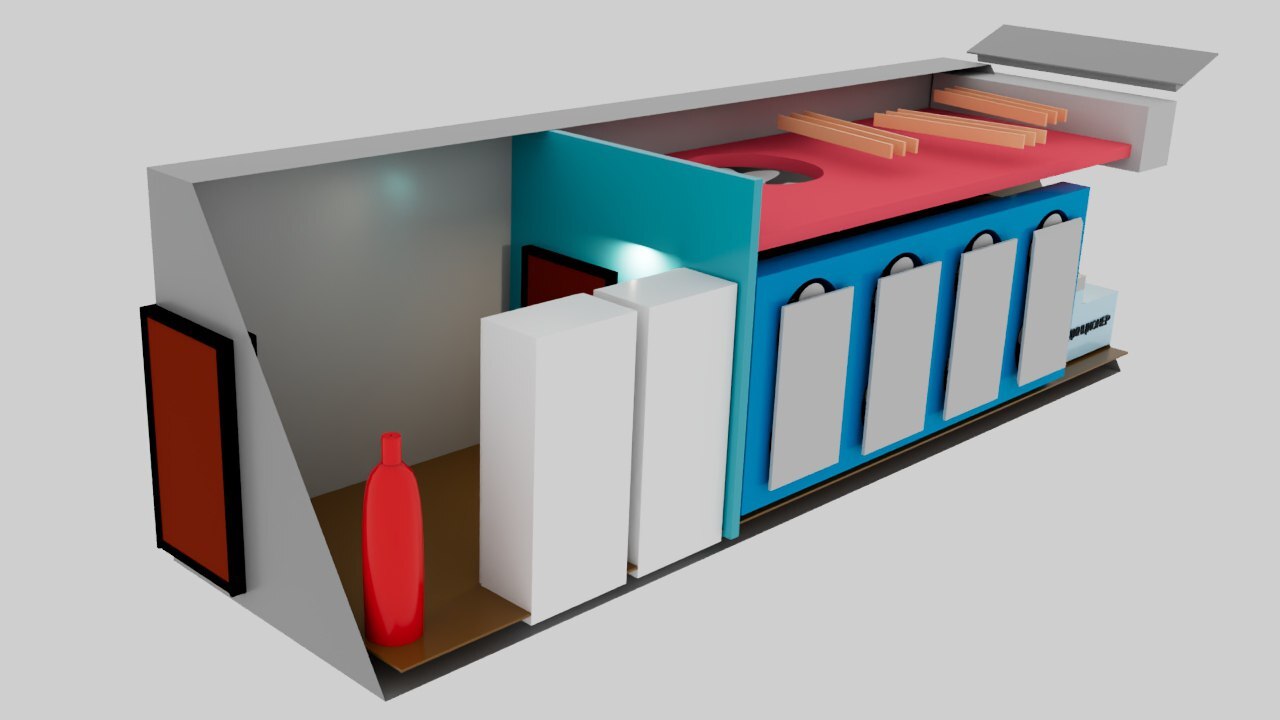

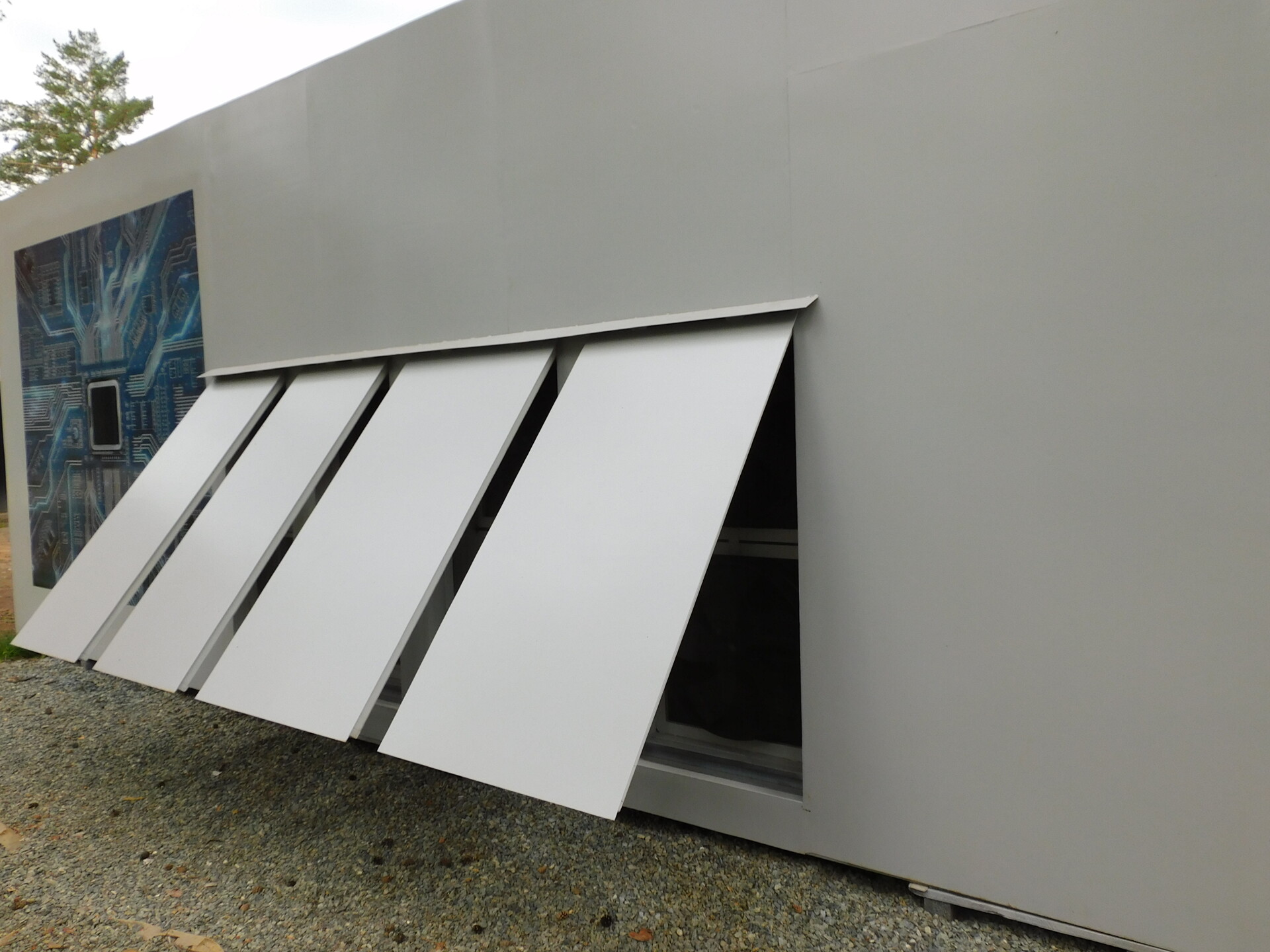

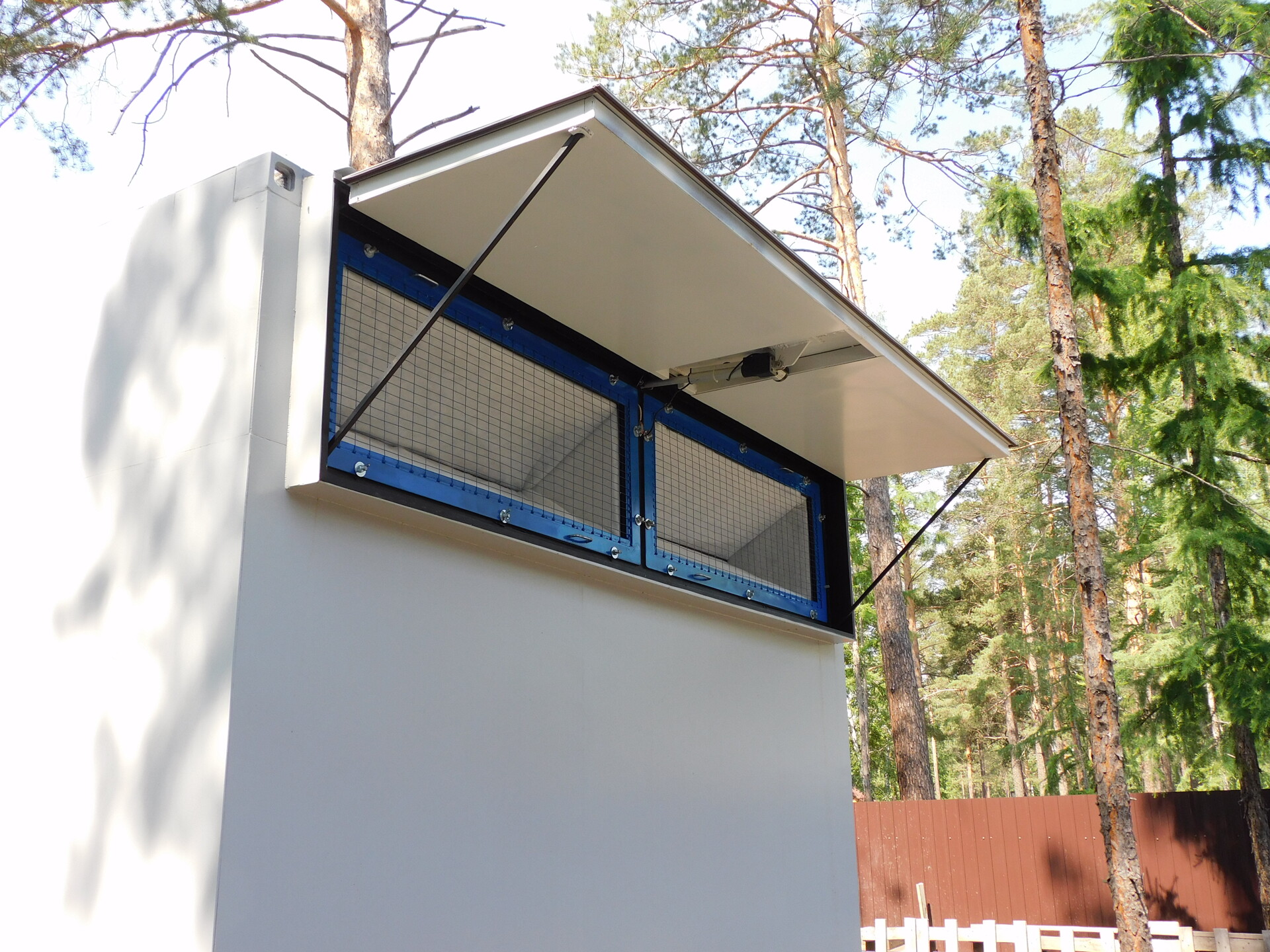

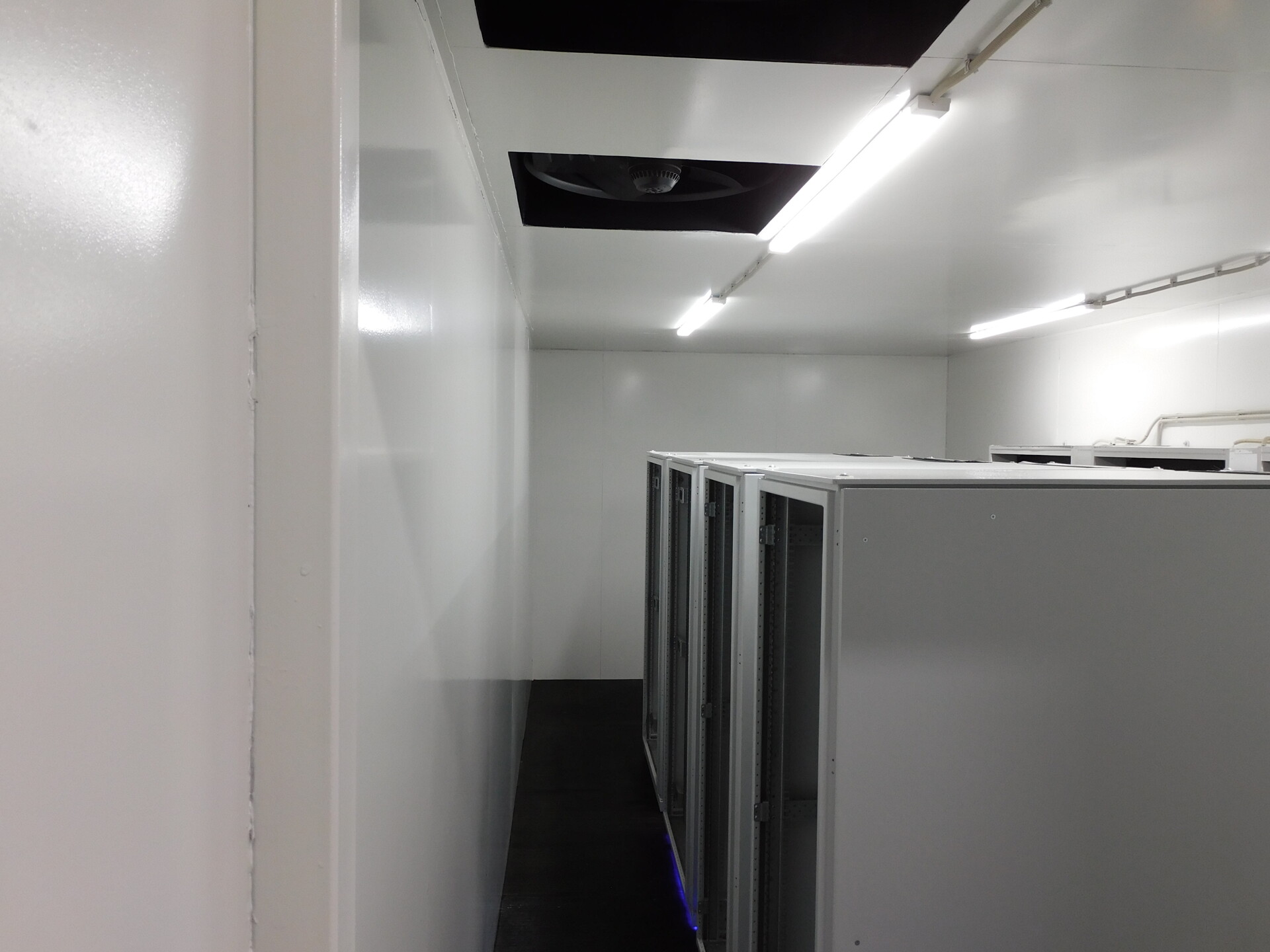

- Разделение объёма модуля на две теплоизолированные полости. В верхней полости происходит забор наружного воздуха и его подача в зону охлаждения, в нижней — размещается ИТ‑ оборудование. Такая конструкция устраняет необходимость в «горячих/холодных коридорах» и дорогих системах кондиционирования.

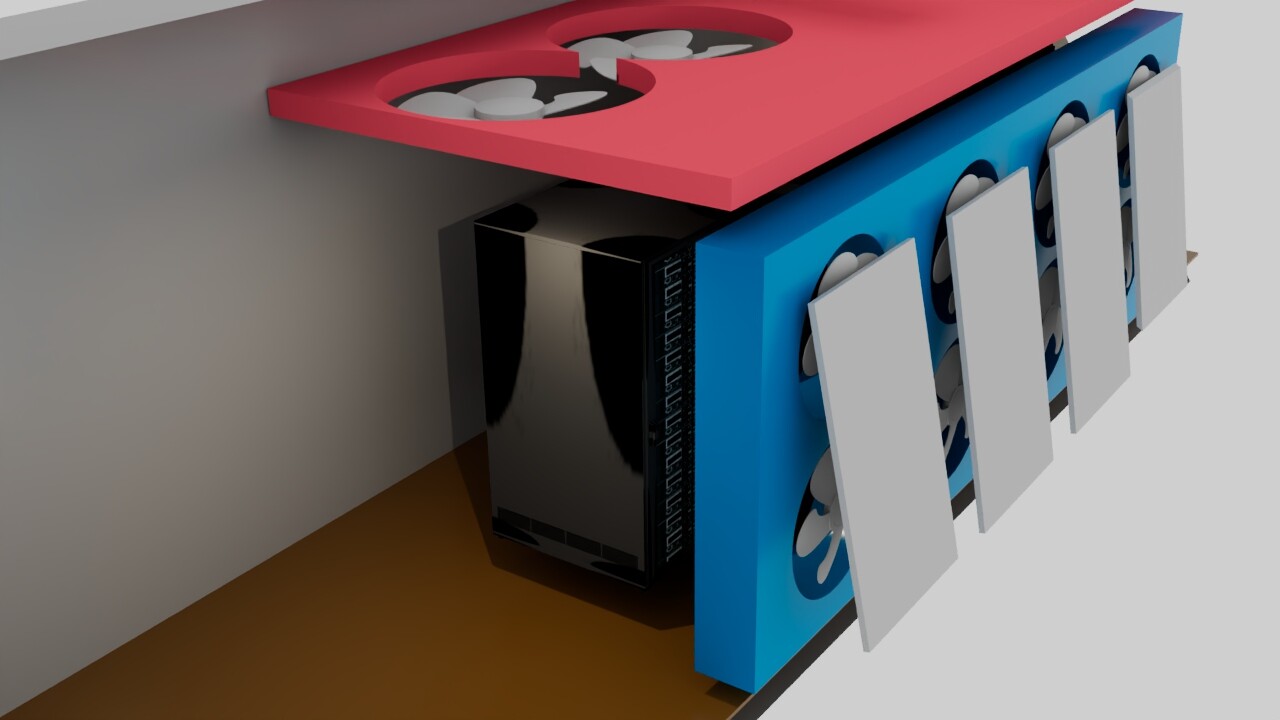

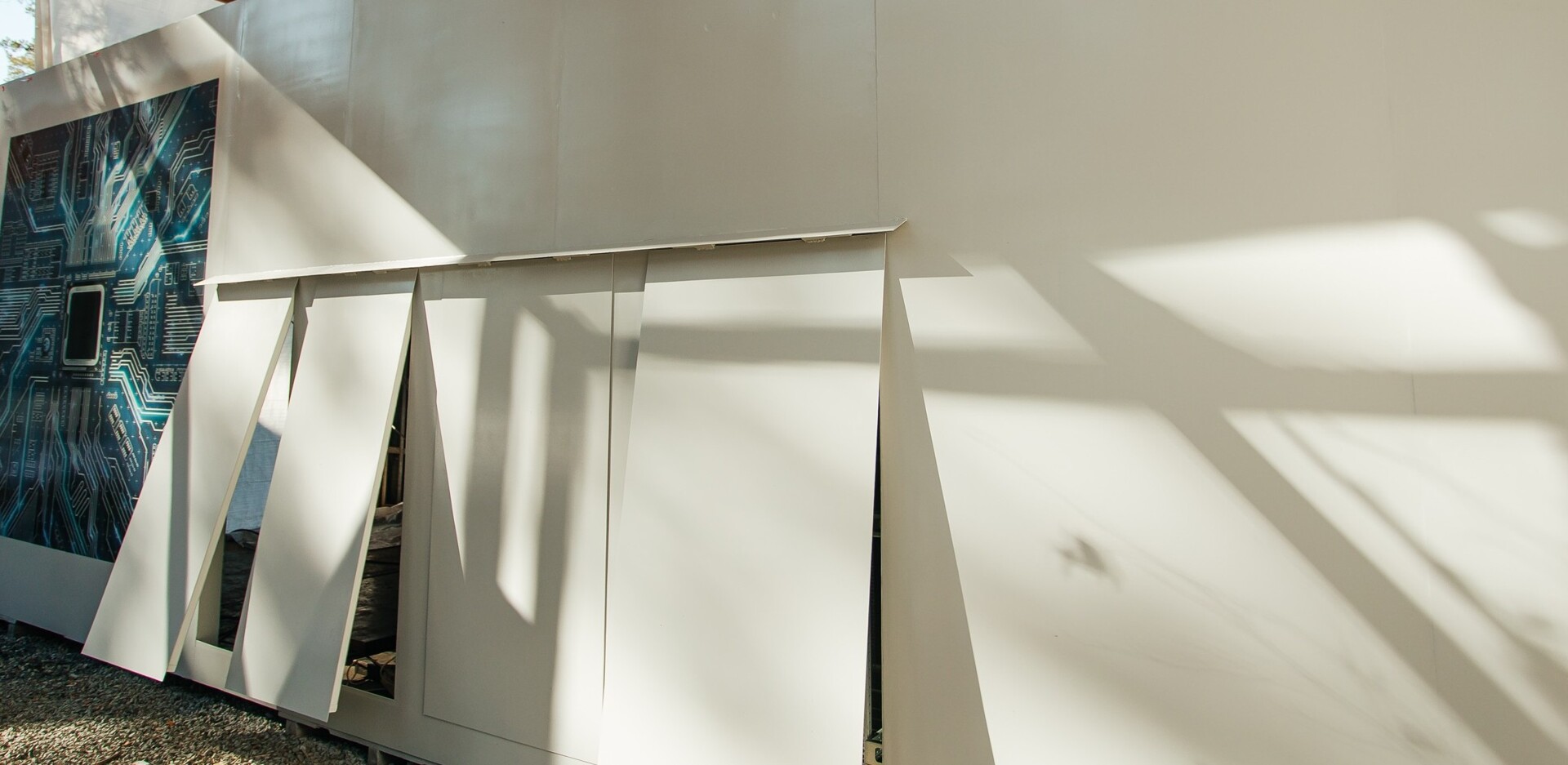

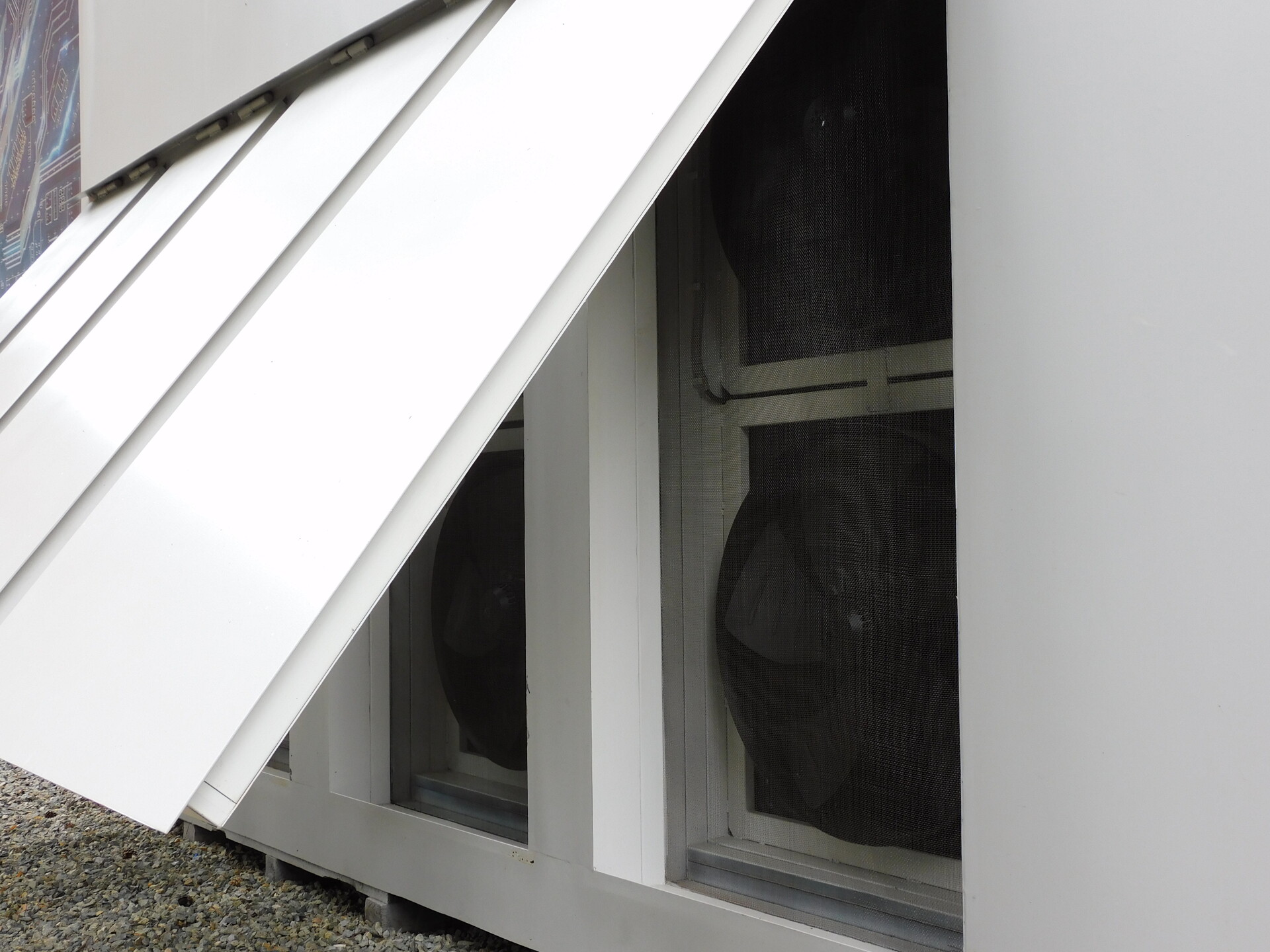

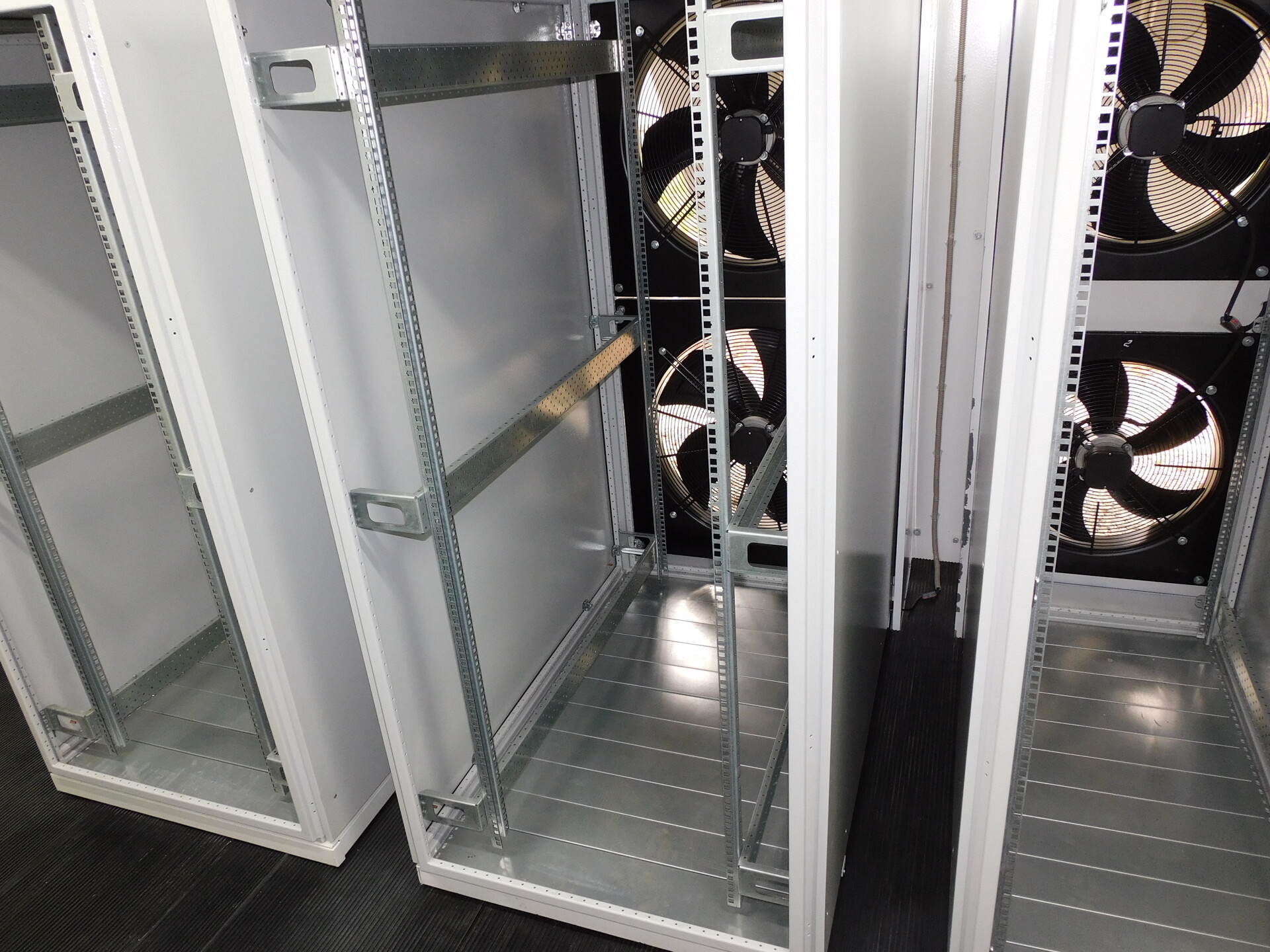

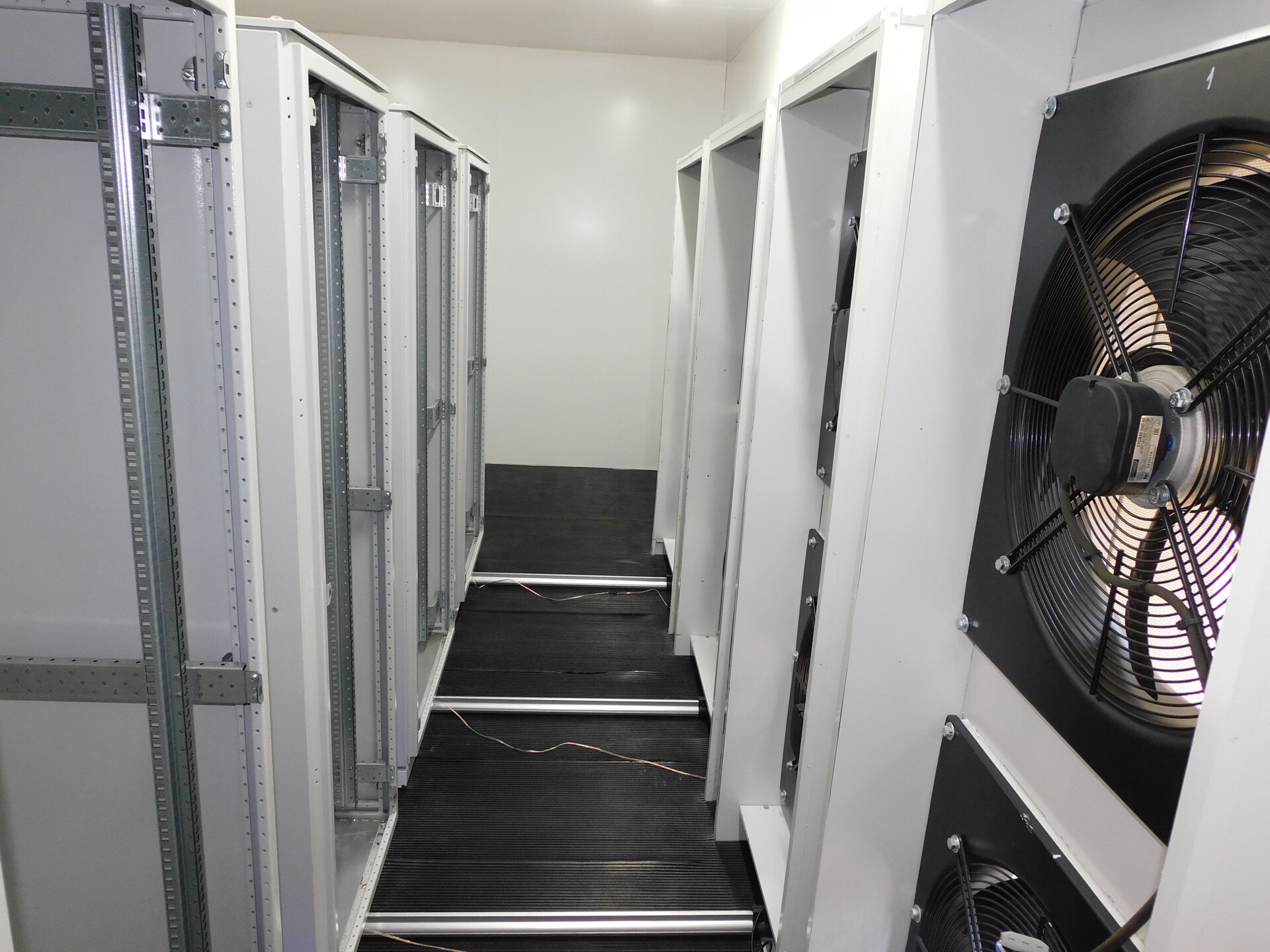

- Индивидуальные воздуховоды для каждой стойки. Нагретый воздух удаляется напрямую наружу, минуя общий объём модуля. Это резко повышает эффективность отвода тепла и снижает энергозатраты.
- Охлаждение без СЖО и рядных кондиционеров. В основе — управляемый воздушный поток и естественная термодинамика, а не энергоёмкие системы. Именно это даёт экономию на охлаждении.
Услуги
Модульный ЦОД под ключ от 10 до 35 кВт на стойку. До 140 кВт IT-нагрузки в одном модуле. Быстрое масштабирование.
МЦОД;
проектирование;
электроснабжение;
ИБП;
АКБ;
заземление;
пожарная система;
мониторинг;
SCADA;
монтаж;
пусконаладка;
обучение;
гарантия;
сервис;
запасные части.
IT-оборудование заказчика
Ключевые преимущества
Больше вычислительной мощности на площадке с ограничением электроэнергии;
Климатика УХЛ1 (−40…+50 °C)
экономия на охлаждении оборудования (vs воздушные системы);
Расчётный PUE: 1,1 (против типового 1,7) Показатель зависит от климатической зоны, IT-нагрузки и режима эксплуатации. Расчёт предоставляется для конкретного объекта.
безопасность: огнестойкость К0 (REI 60–90 мин), шумоизоляция 50–60 дБ;
долгий срок службы, отечественная комплектация;
простое обслуживание (нет жидкостных контуров).

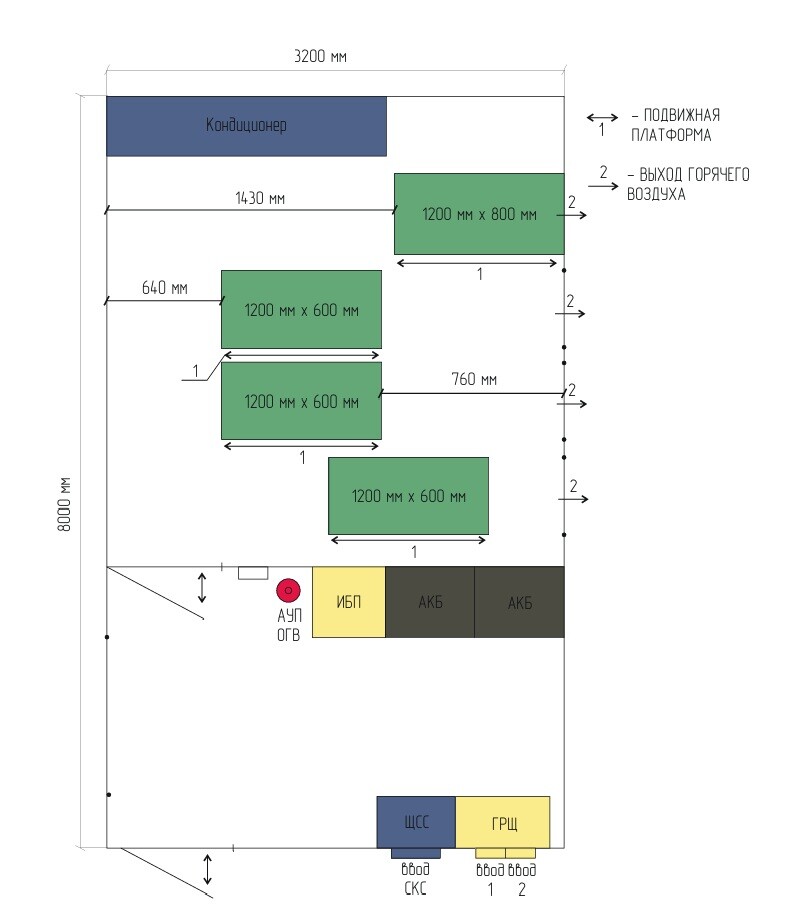

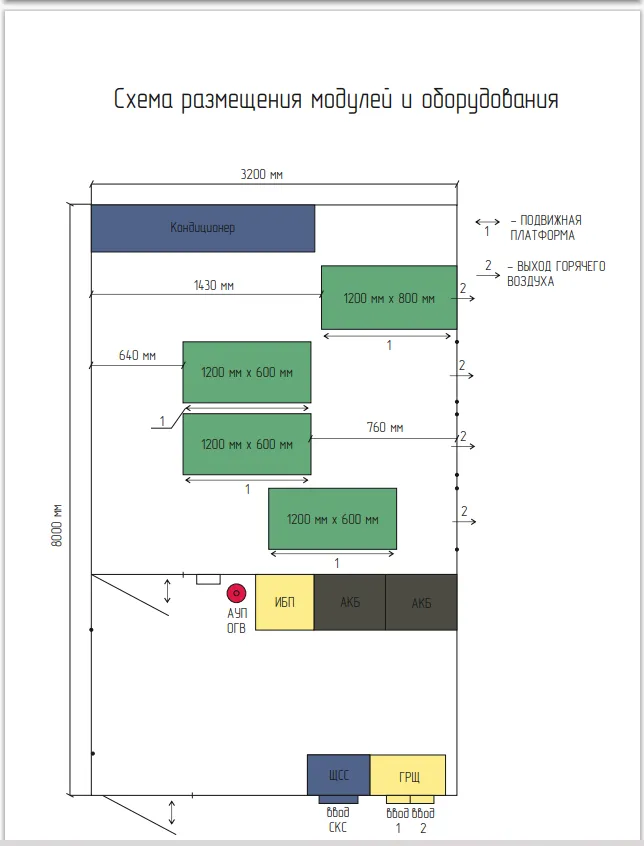

Базовая комплектация спроектированного модуля
Габариты (Д × Ш × В): 8 000 × 3 200 × 3 200 мм;
Климатика УХЛ1 (−40…+50 °C)

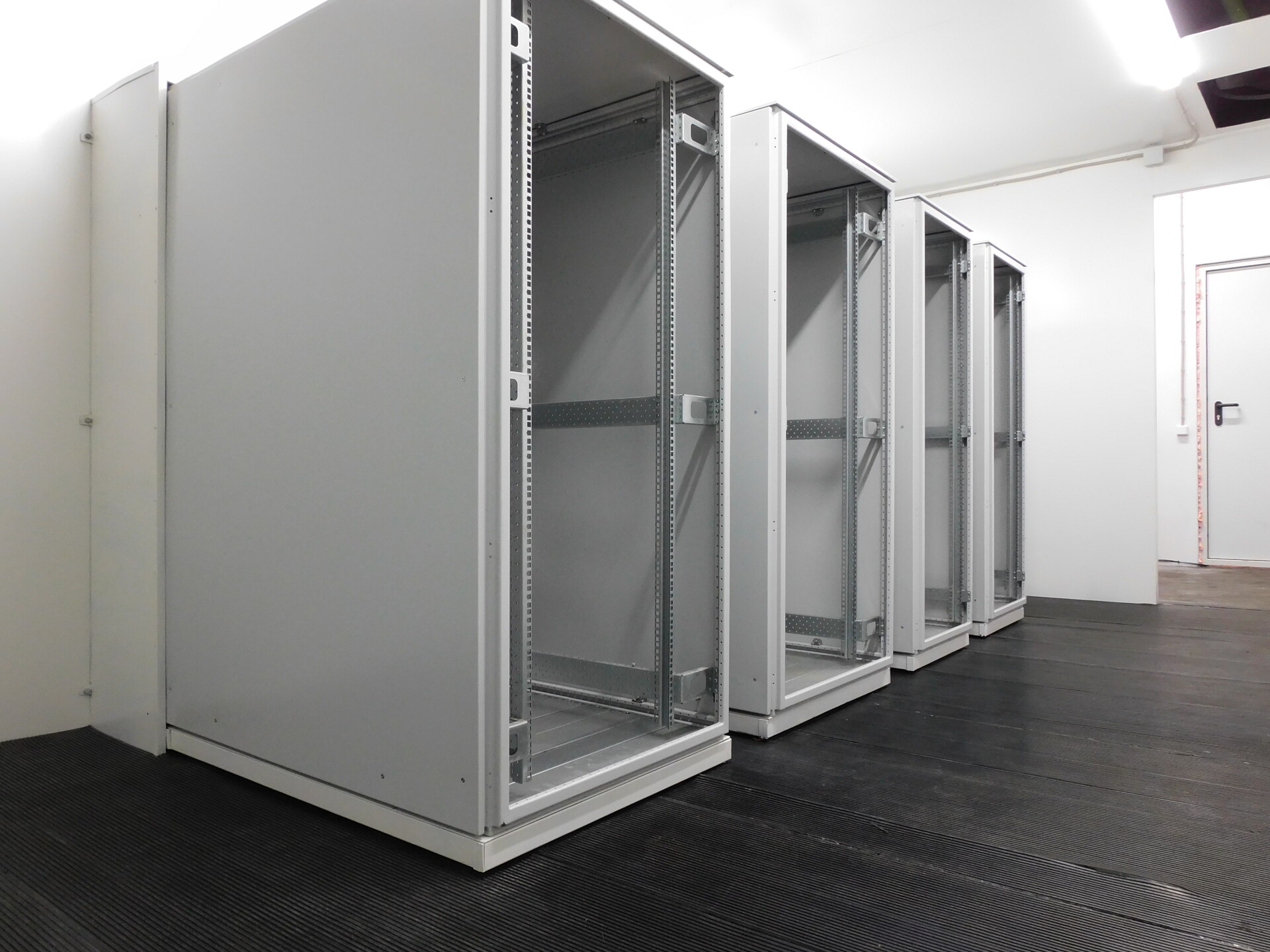

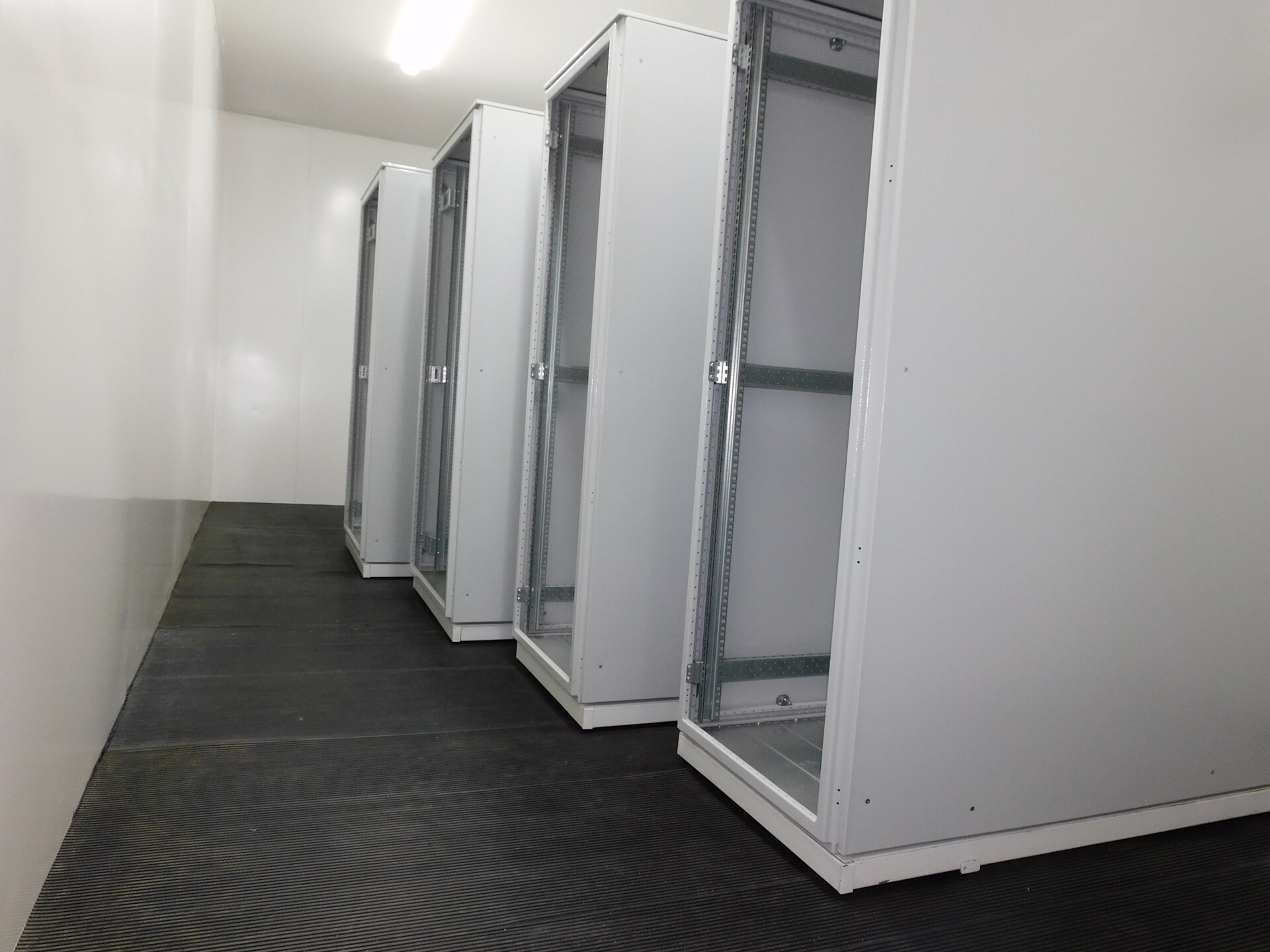

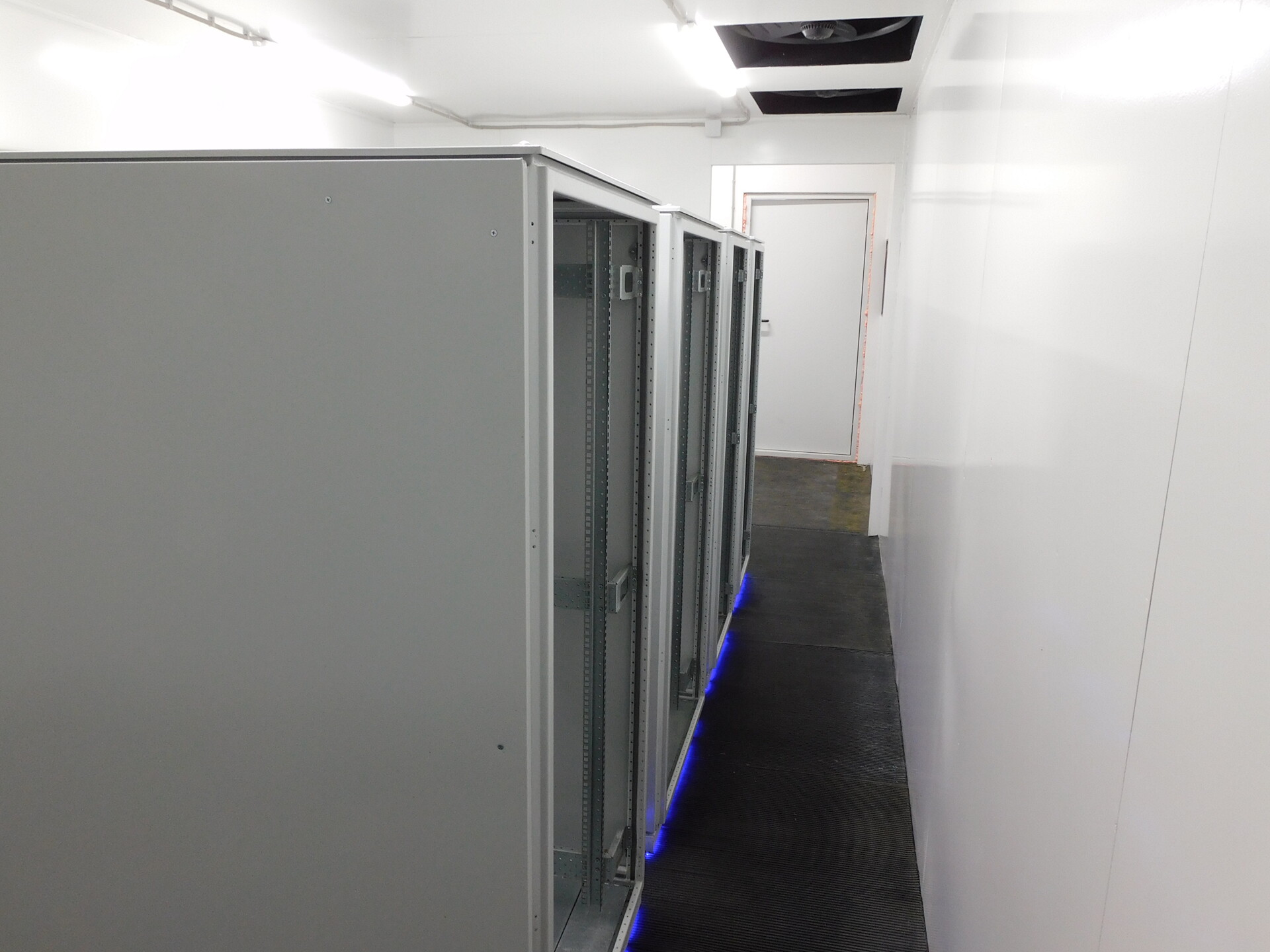

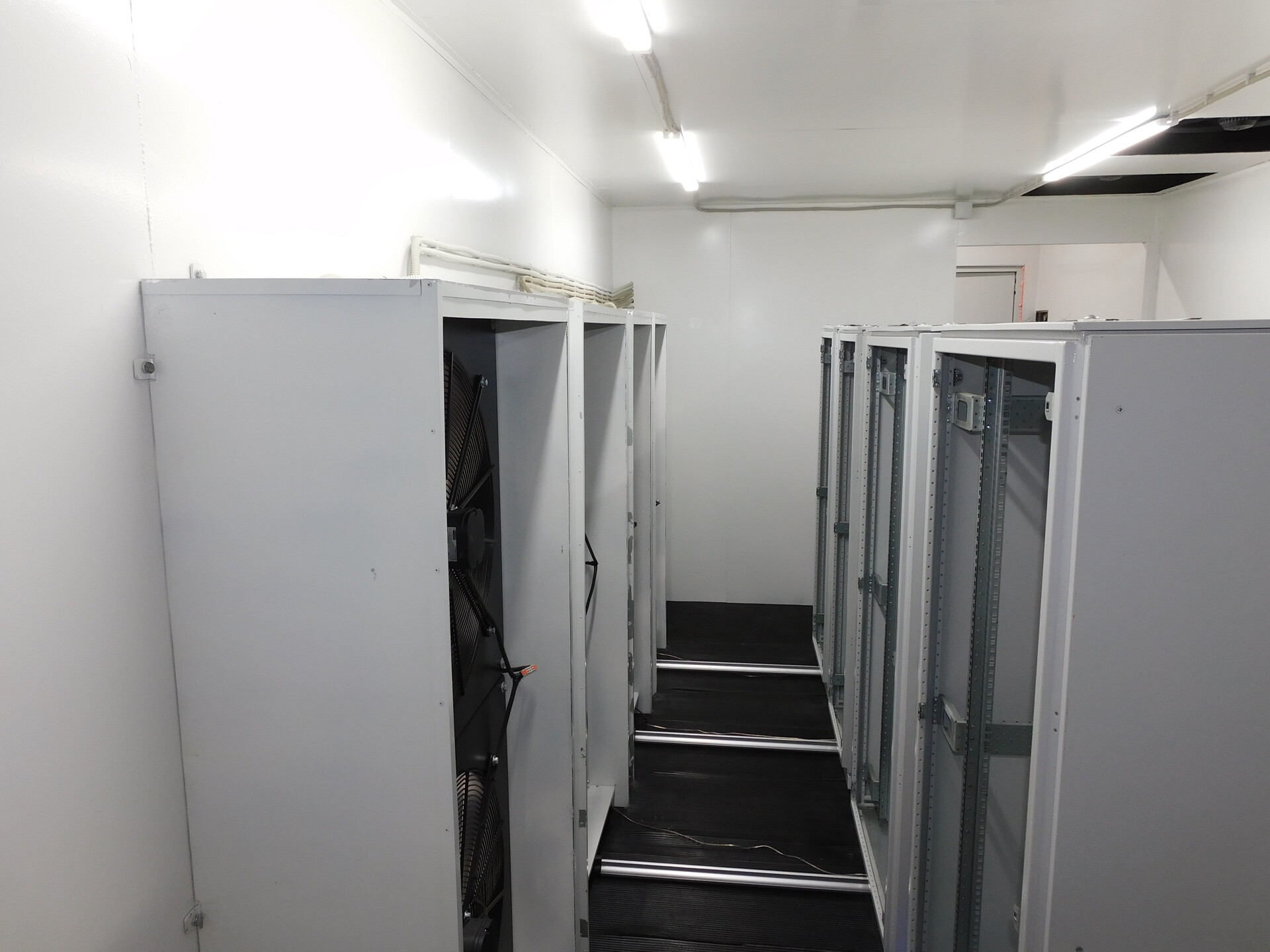

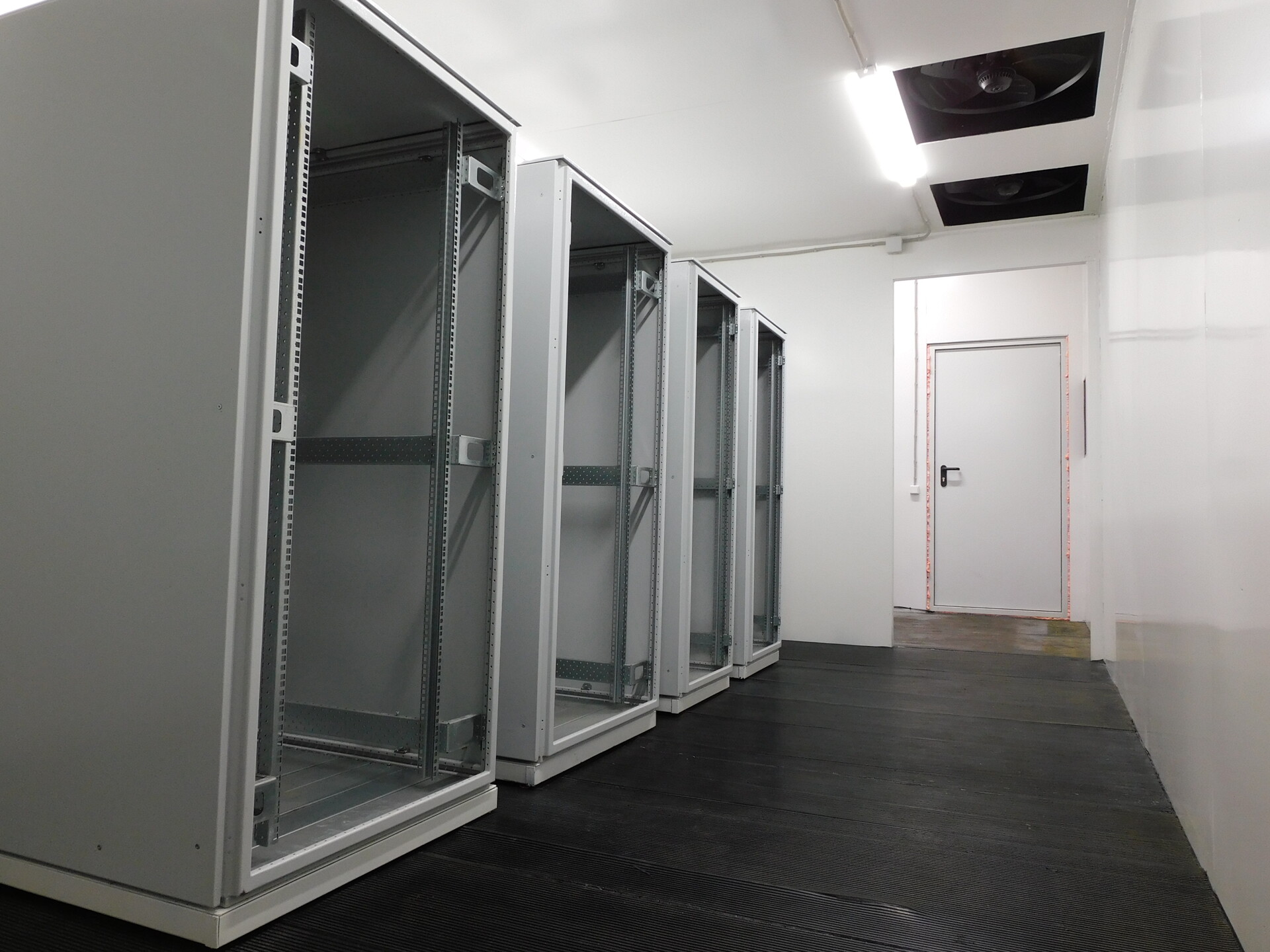

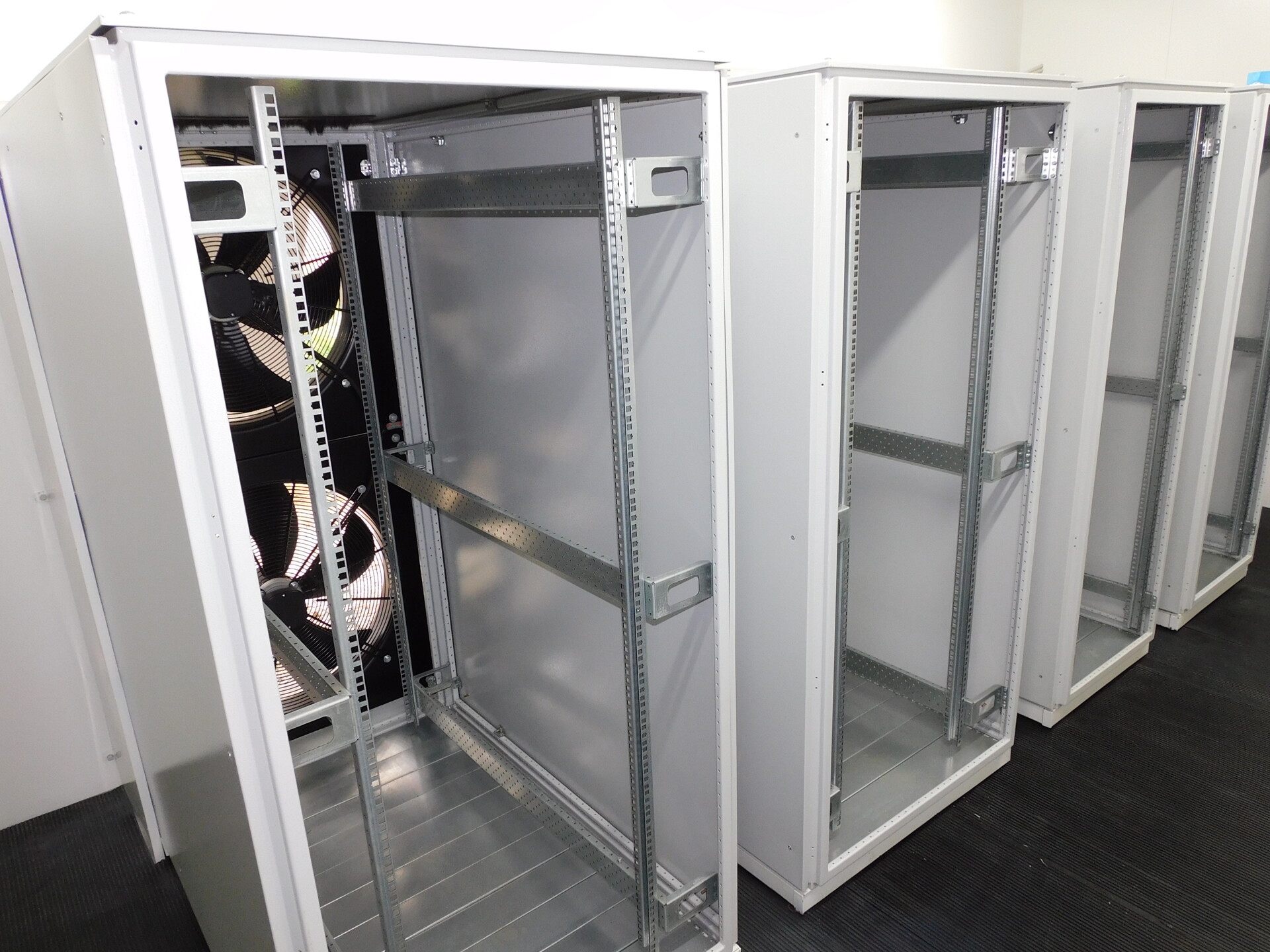

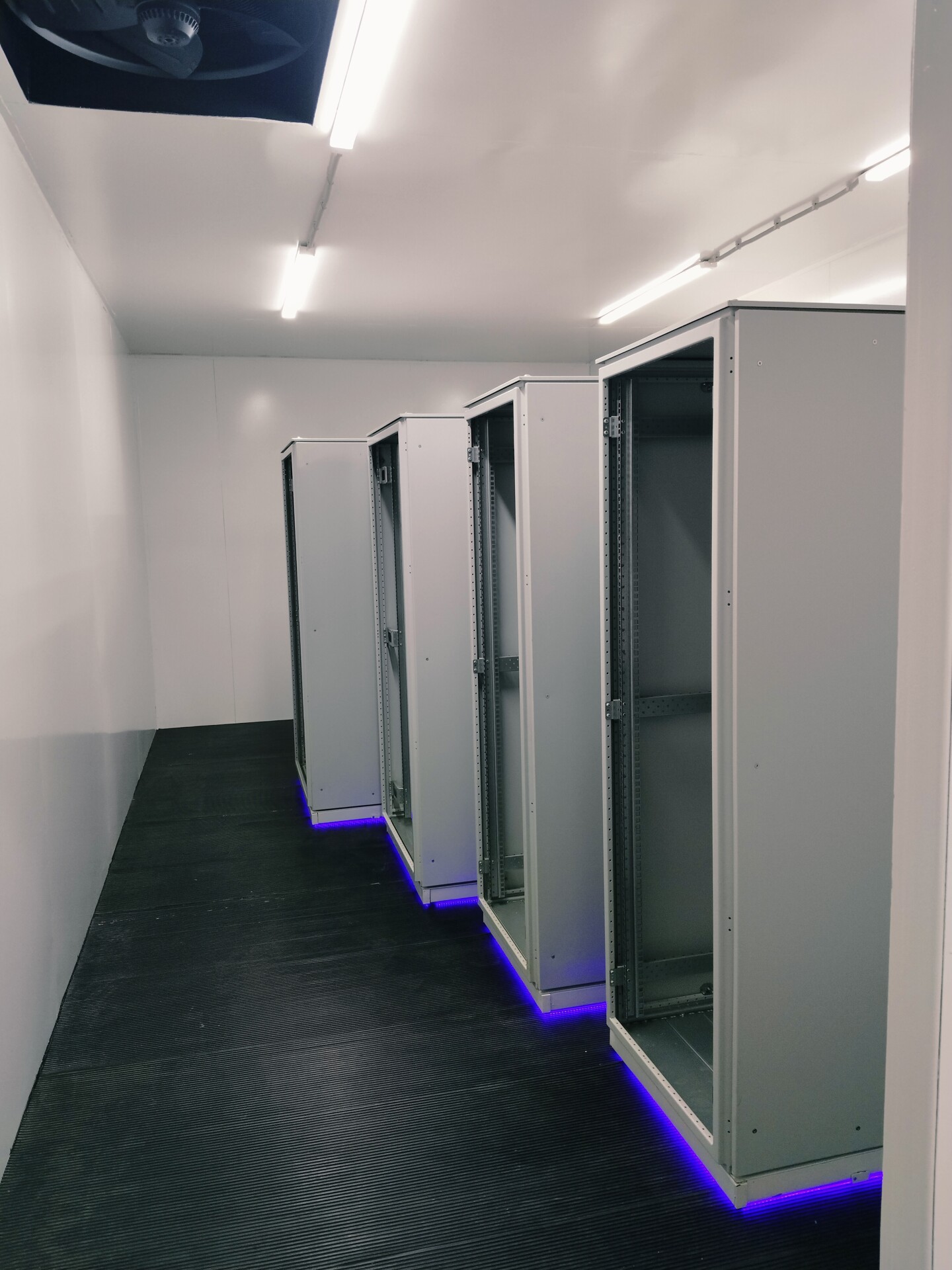

Стойки : 4 шт. 600*1200*33U, по 35 кВт на стойку; (высокая плотность ИТ- оборудования)
Предусмотрен один кондиционер с системой контроля влажности; максимальная мощность: 8 кВт

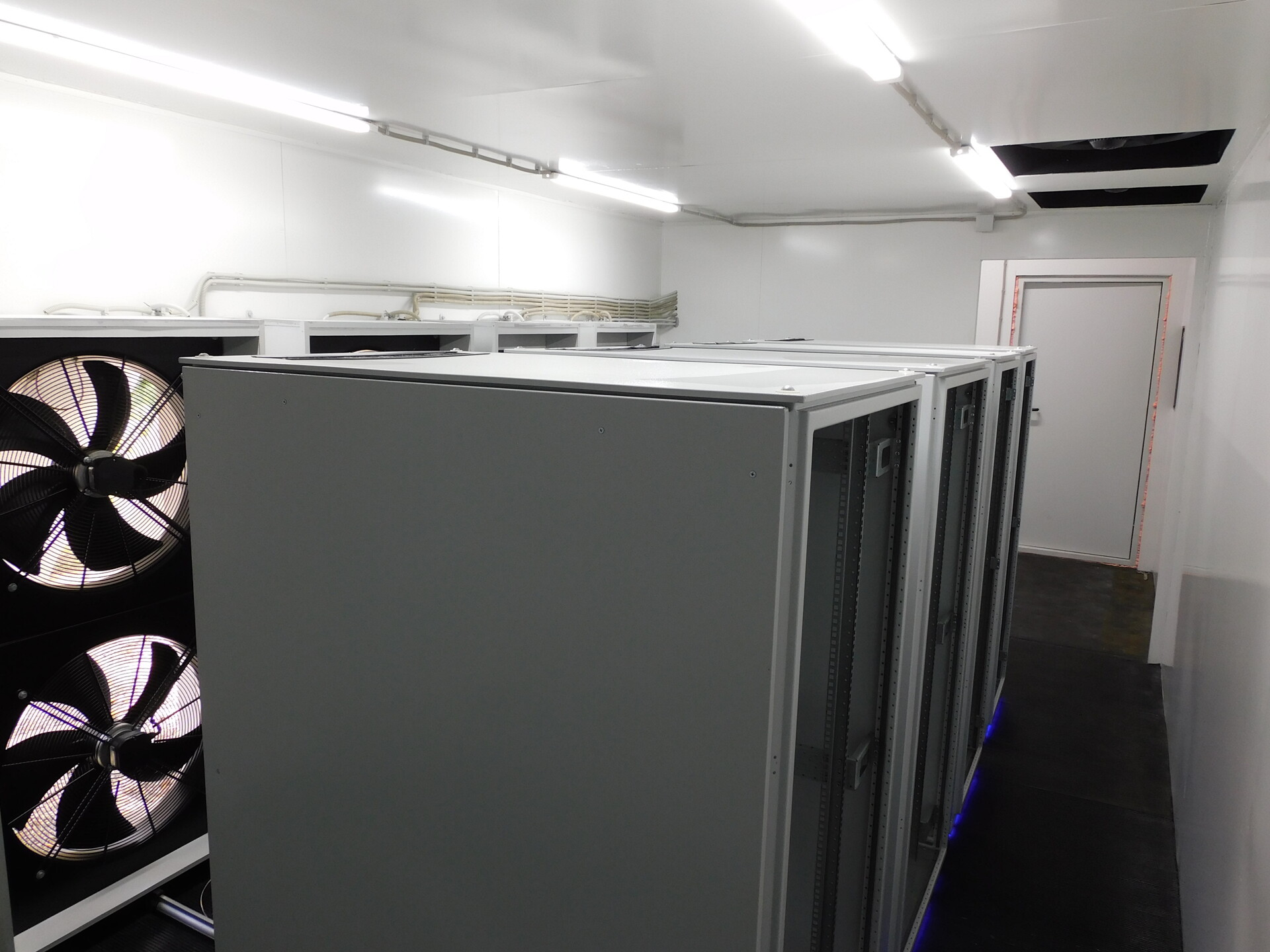

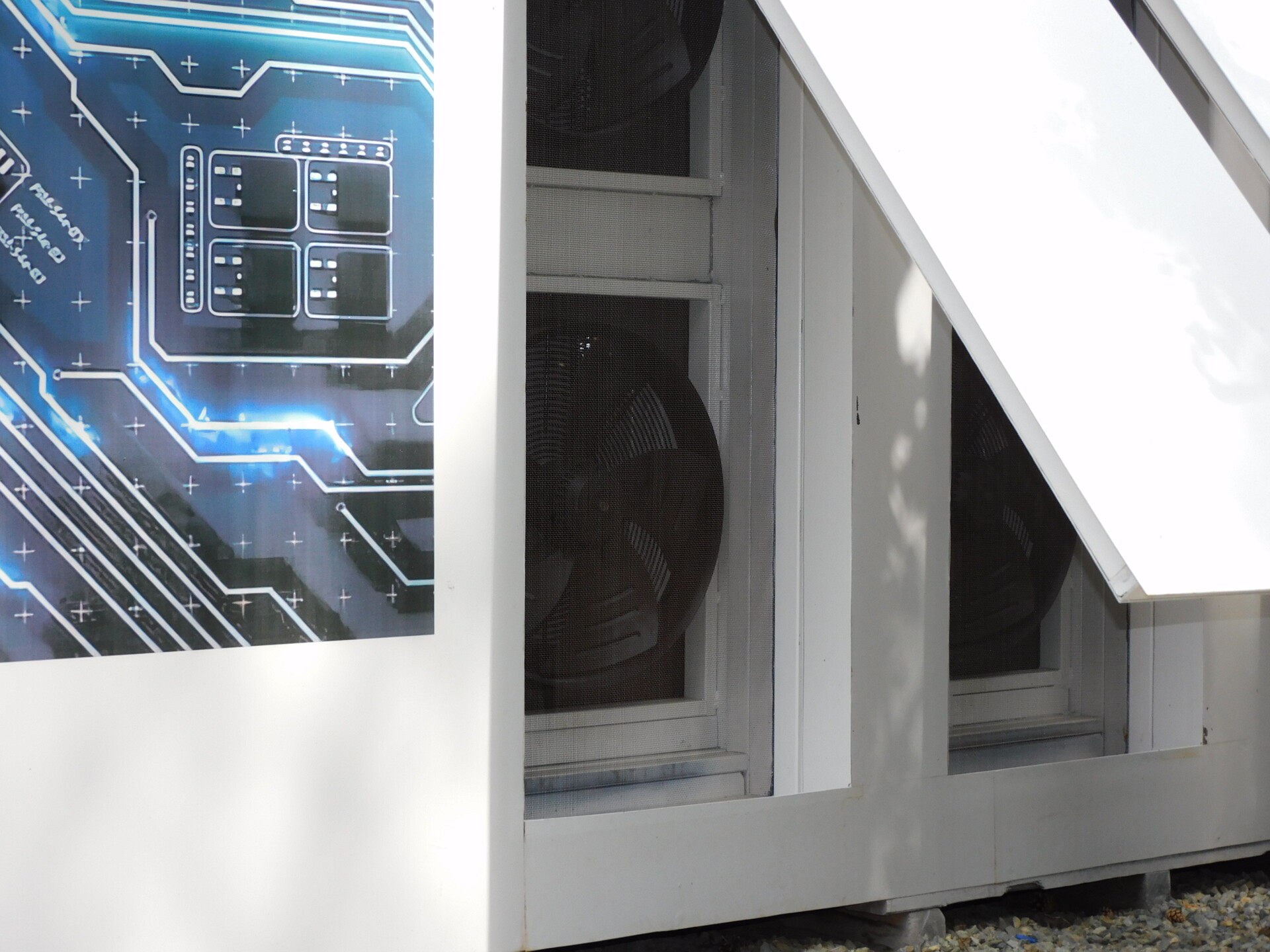

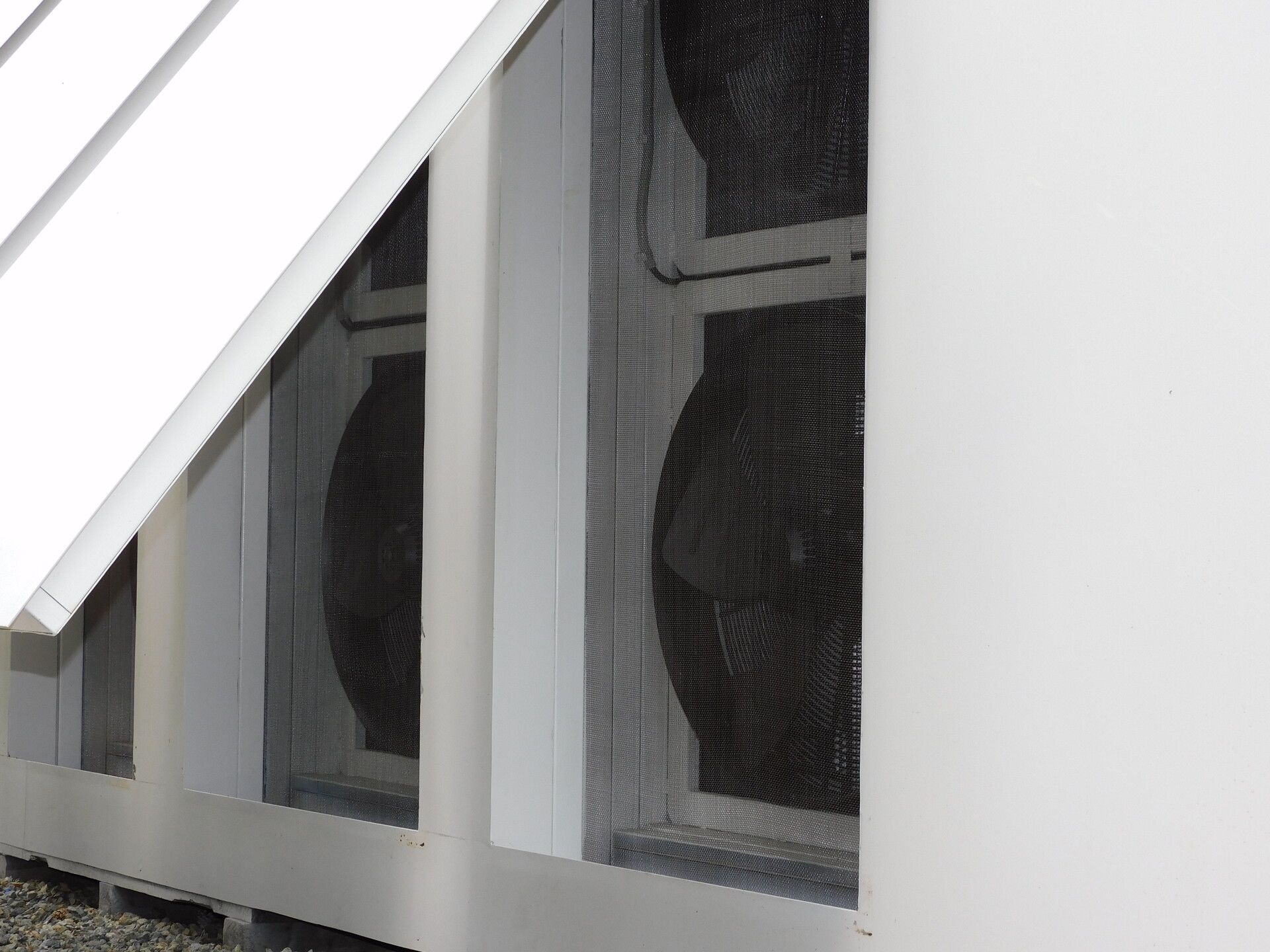

Осевые вентиляторы; 8 штук, производительность от 2 520 до 6 810 м³/ч, мощность по 0.45 кВтОсевые вентиляторы; 2 штук, производительность от 5 025 до 12 550 м³/ч, мощность по 0.86 кВт

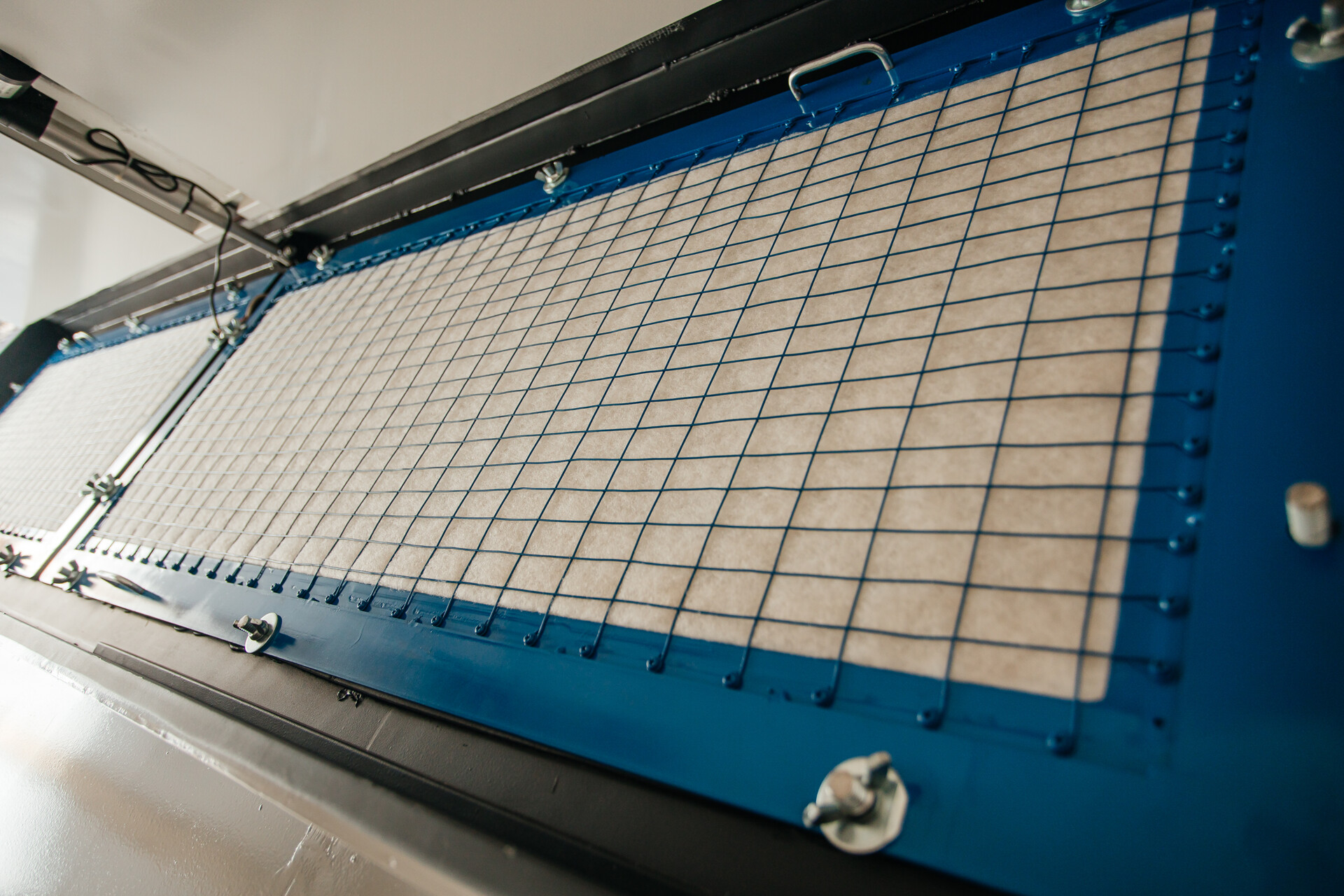

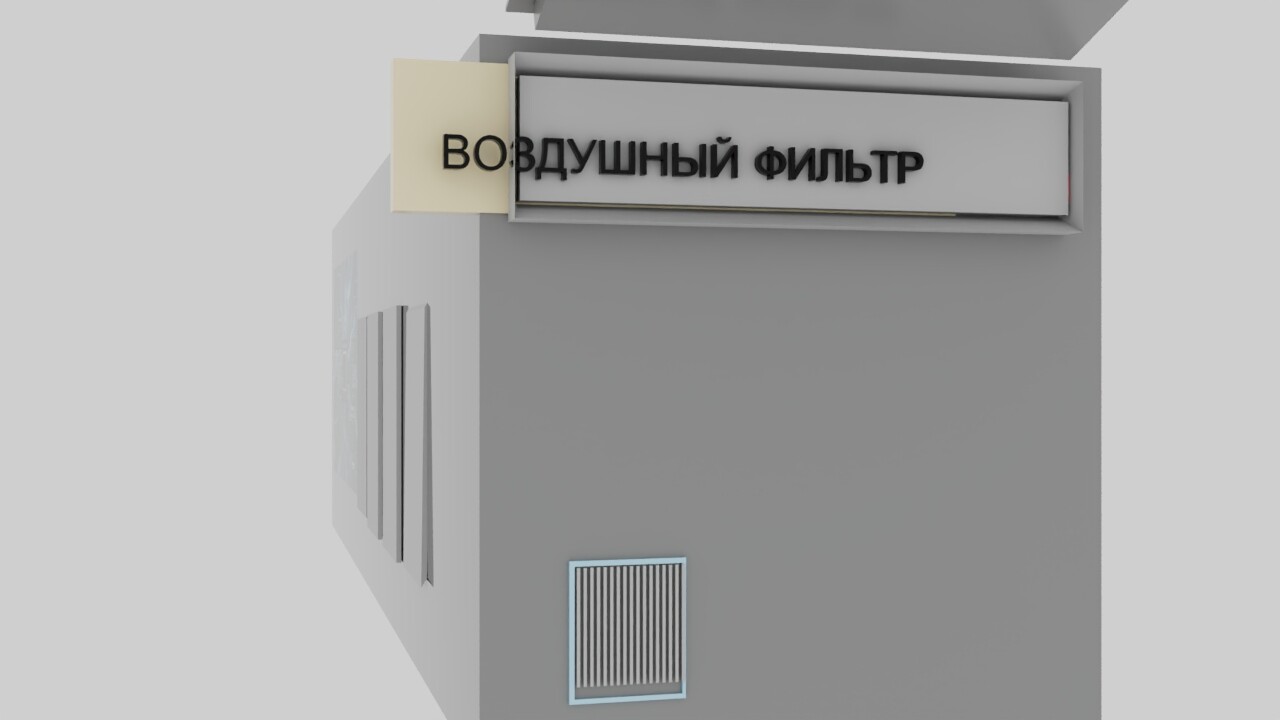

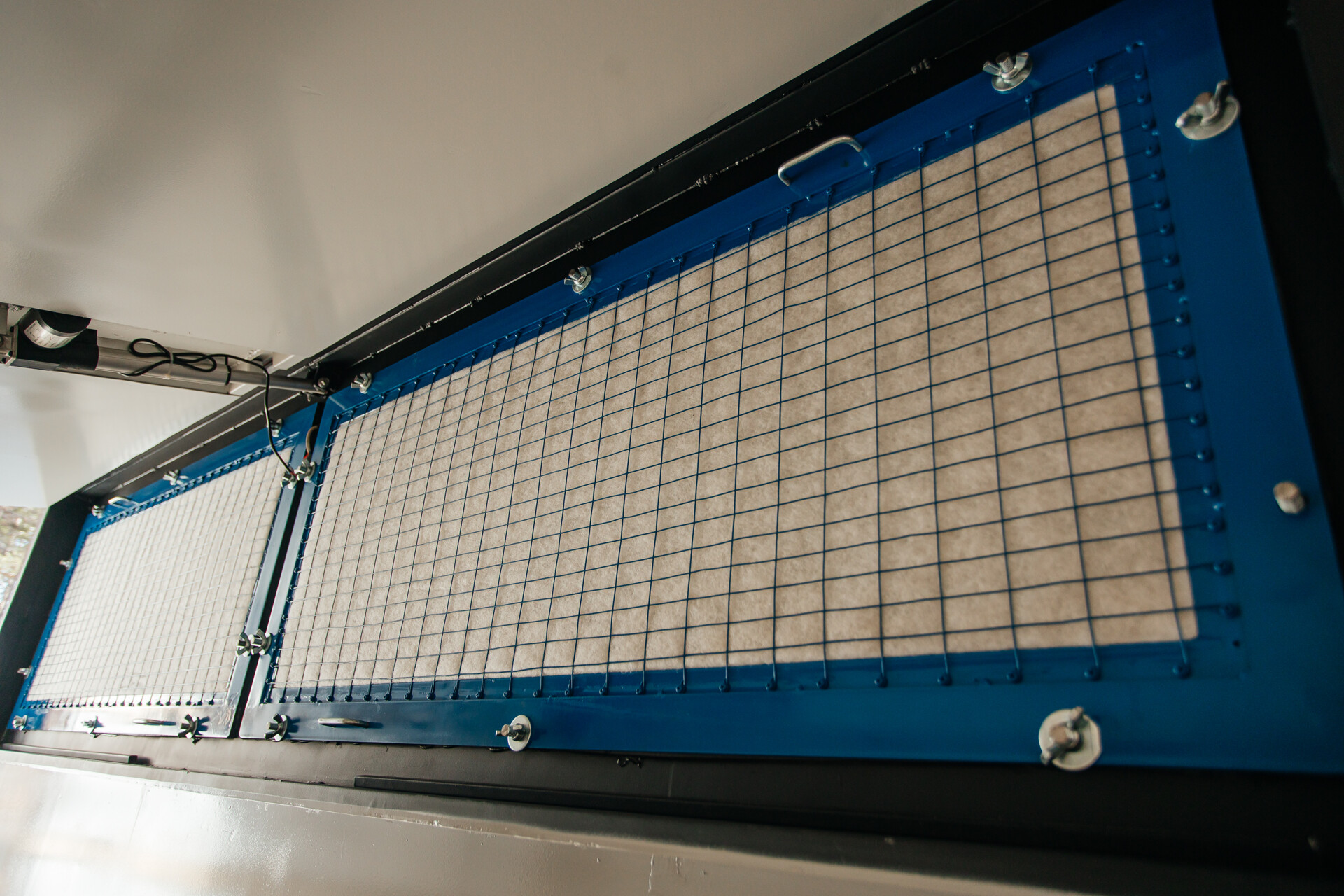

Система воздушной фильтрации: фильтры 3G + 5G
Источник бесперебойного питания: мощность 180 кВт, АКБ
Пожарная система
SCADA управляет; температурой на входе каждой стойки; температурой на выходе; расходом воздуха; скоростью каждого вентилятора; давлением; влажностью; положением заслонок; положением подвижных платформ; режимом кондиционера
Как получить 140 кВт вычислительной мощности на площадке с ограничением 200 кВт электроэнергии
Традиционный МЦОД: Доступная мощность 200 кВт = 118 кВт IT при PUE 1,7
МЦОД МегаЩит: Доступная мощность 200 кВт = 182 кВт IT при PUE 1,1 +64 кВт вычислительной мощности без увеличения выделенной мощности.
Расчёт экономии на электропотреблении
Традиционный МЦОД: при PUE 1,7 общее энергопотребление = 140 кВт × 1,7 = 238 кВт. Годовое потребление: 238 кВт × 8760 ч = 2 084 880 кВт·ч. Затраты: 2 084 880 × 8 руб. = 16,7 млн руб./год.
МЦОД МегаЩит: при PUE 1,1 общее энергопотребление = 140 кВт × 1,1 = 154 кВт. Годовое потребление: 154 кВт × 8760 ч = 1 349 040 кВт·ч. Затраты: 1 349 040 × 8 руб. = 10,8 млн руб./год.
Экономия с одного модуля (только за счёт охлаждения): 16,7 млн руб. − 10,8 млн руб. = 5,9 млн руб./год. За 5 лет — 29,5 млн руб
Модульный корпус (IP55, защита от пыли/влаги)
Система прямого теплоотвода: высокопроизводительные вентиляторы, регулируемые воздушные каналы
Силовая разводка: распределительные щиты с защитой от перегрузок, огнестойкие кабели. Блок управления
Система воздушной фильтрации: фильтры 3G + 5G
Линейка решений МЦОД

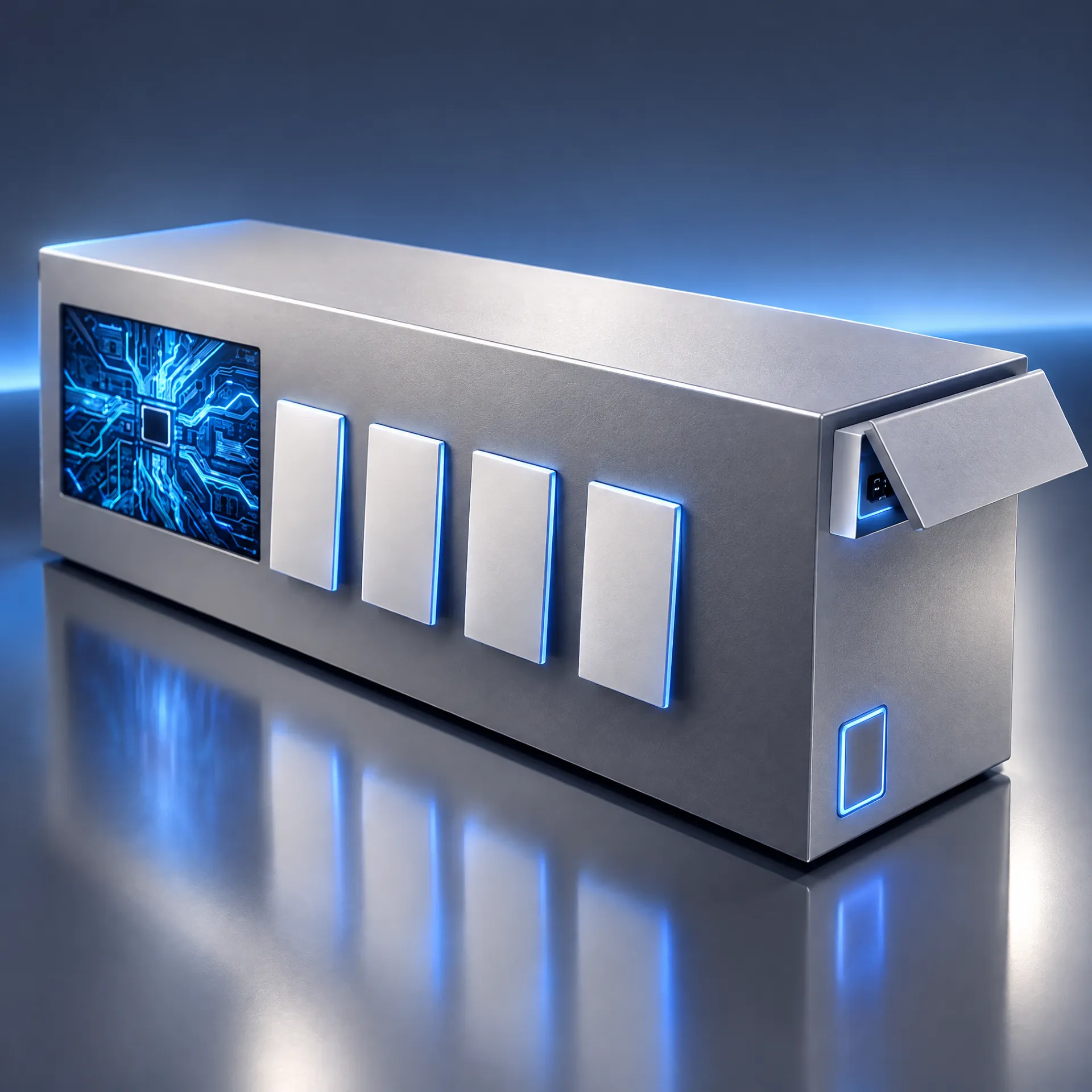

МегаЩит M от 10 до 35 кВт на стойку
Максимальная мощность IT-оборудования: до 140 кВт, 4 стойки по 35кВт
ЦЕНА: 50 - 80 млн. рублей
Пилотный проект. 40 - 60 млн.руб.

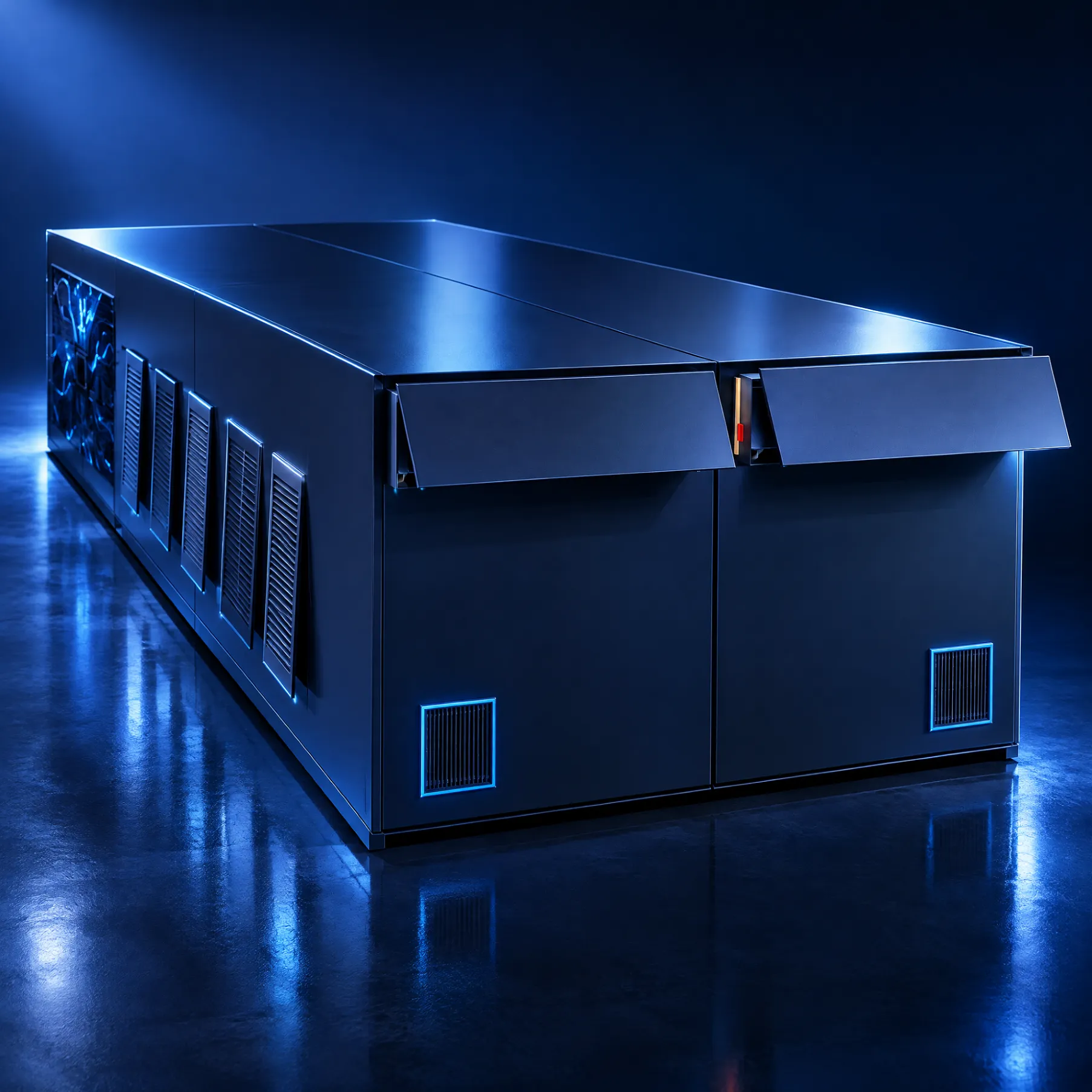

МегаЩит L от 10 до 35 кВт на стойку
Максимальная мощность IT-оборудования: до 280 кВт, 8 стоек по 35кВт
ЦЕНА: 95 -150 млн. рублей
Стоимость зависит от нагруженности и т.з.

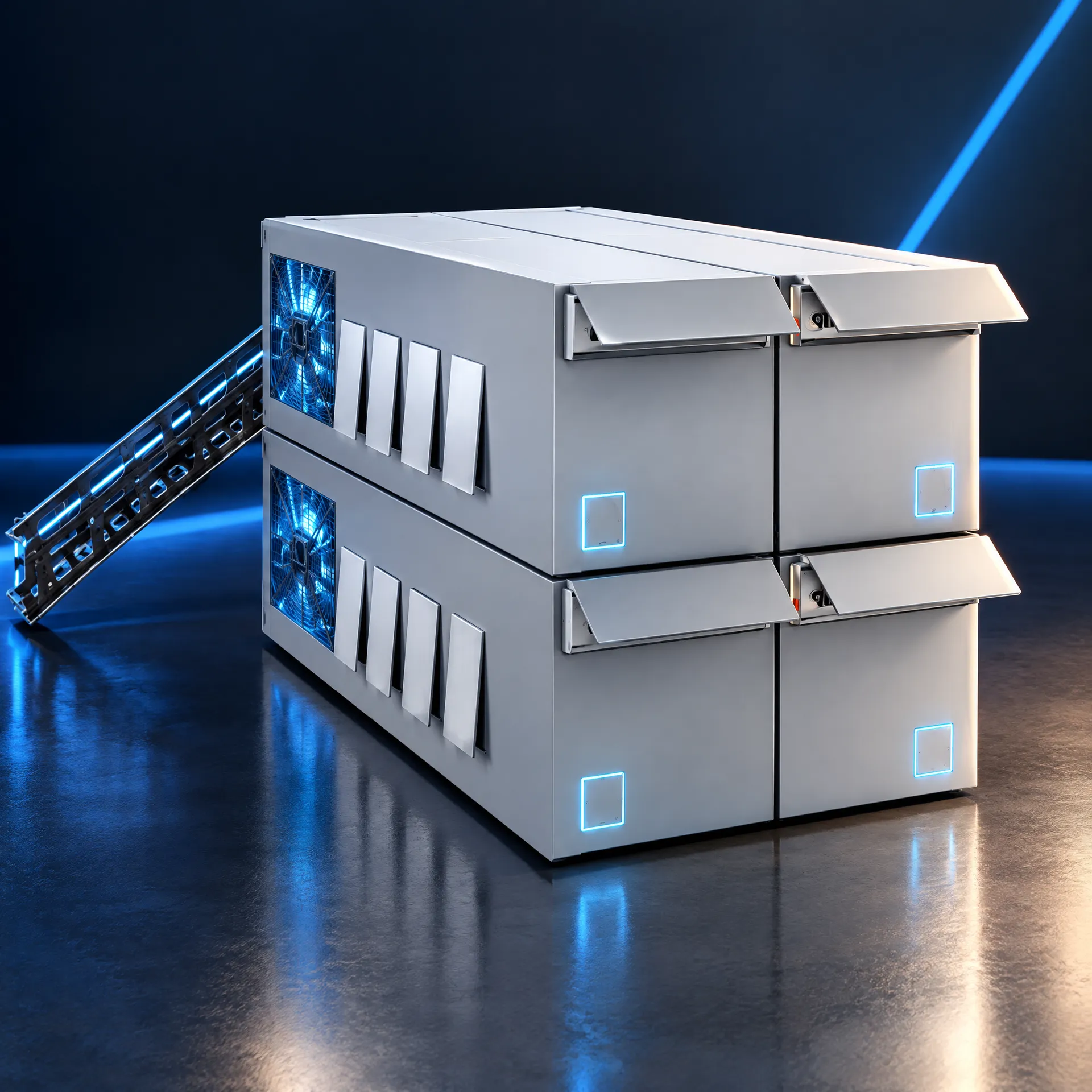

МегаЩит XL от 10 до 35 кВт на стойку
Максимальная мощность IT-оборудования: до 560 кВт, 16 стоек по 35кВт
ЦЕНА: от 180 - 290 млн. рублей
Стоимость зависит от нагруженности и т.з.

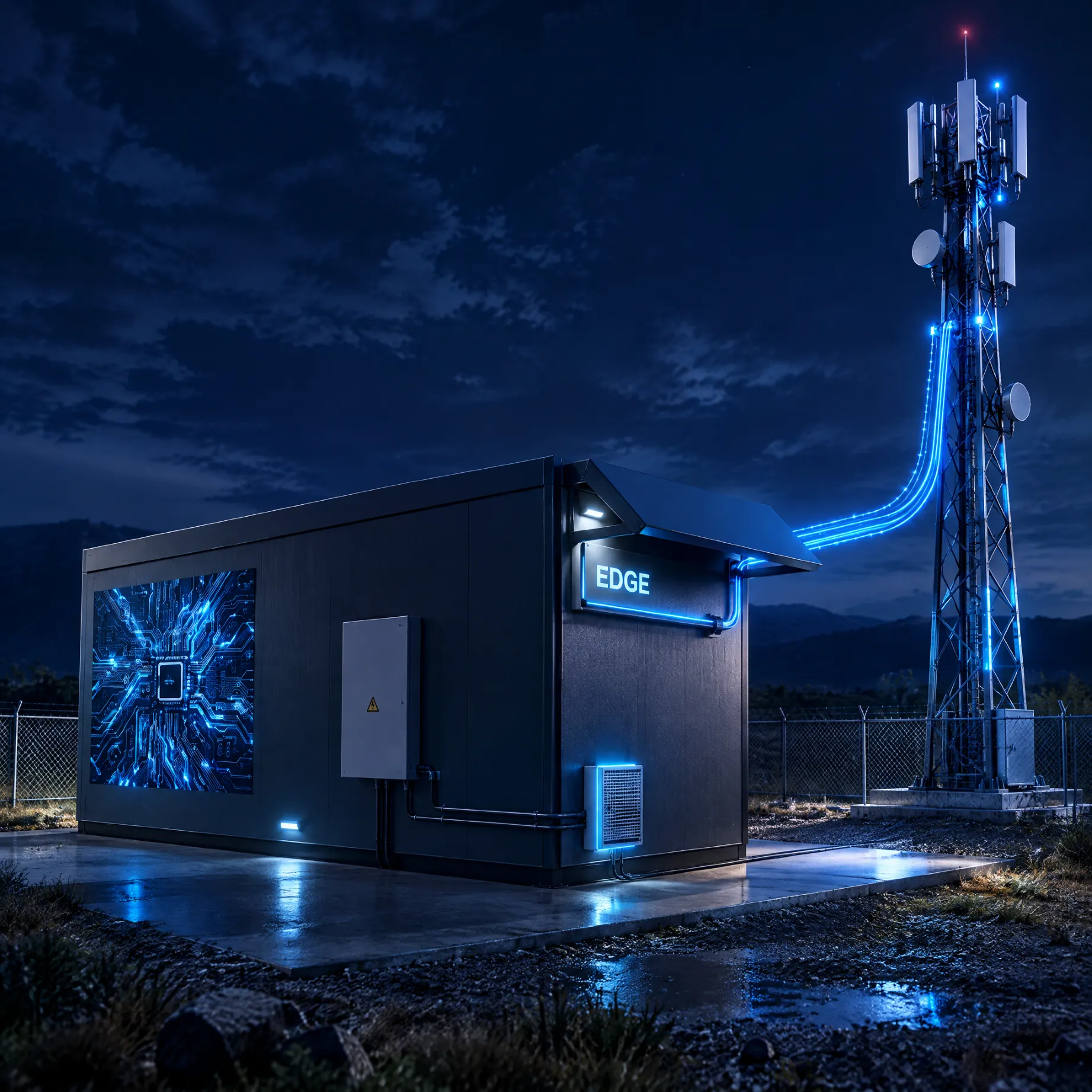

МегаЩит S от 10 до 35 кВт на стойку
Максимальная мощность IT-оборудования: до 35кВт, 1 стойка
ЦЕНА: 20 - 30 млн. рублей
Стоимость зависит от нагруженности и т.з.

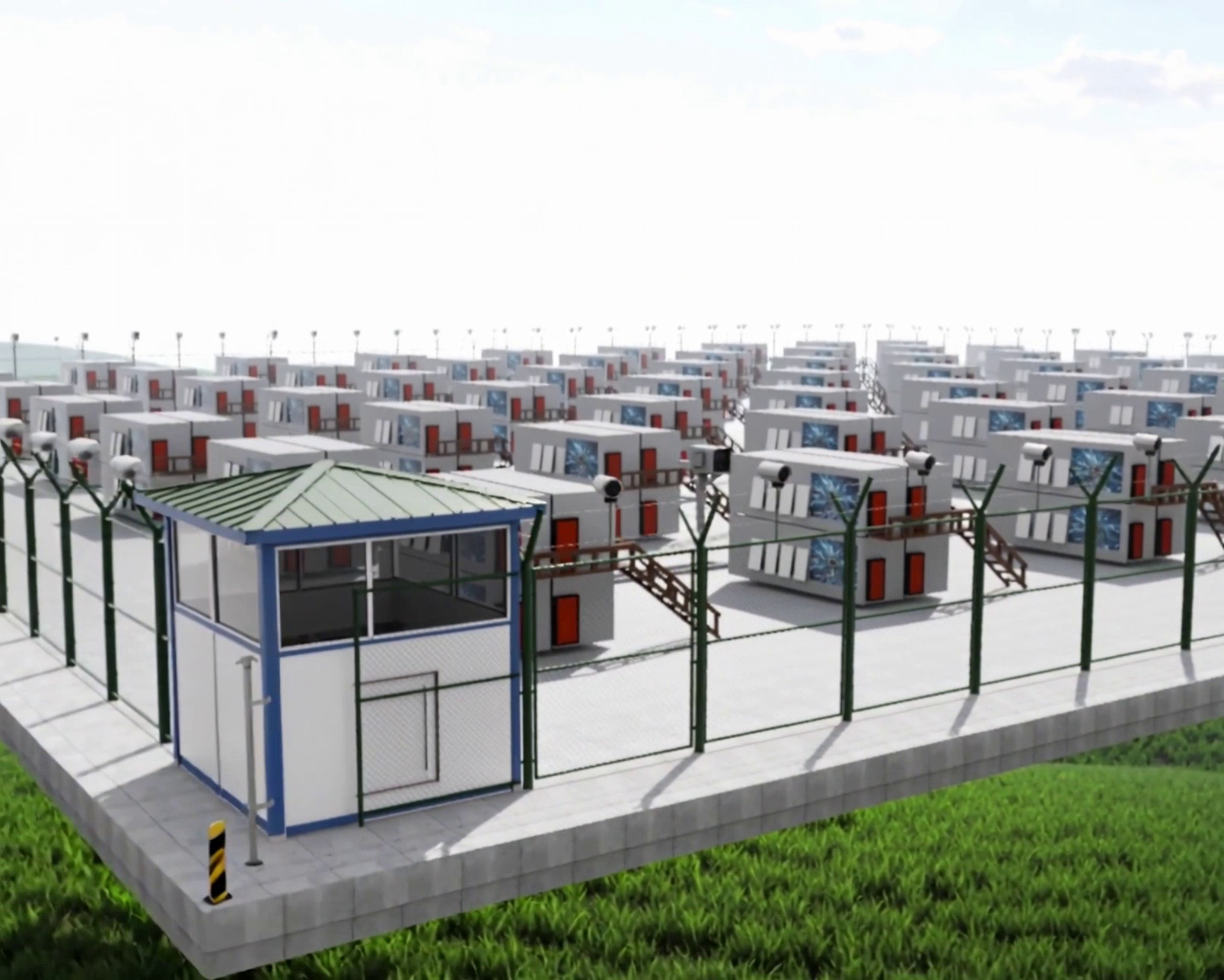

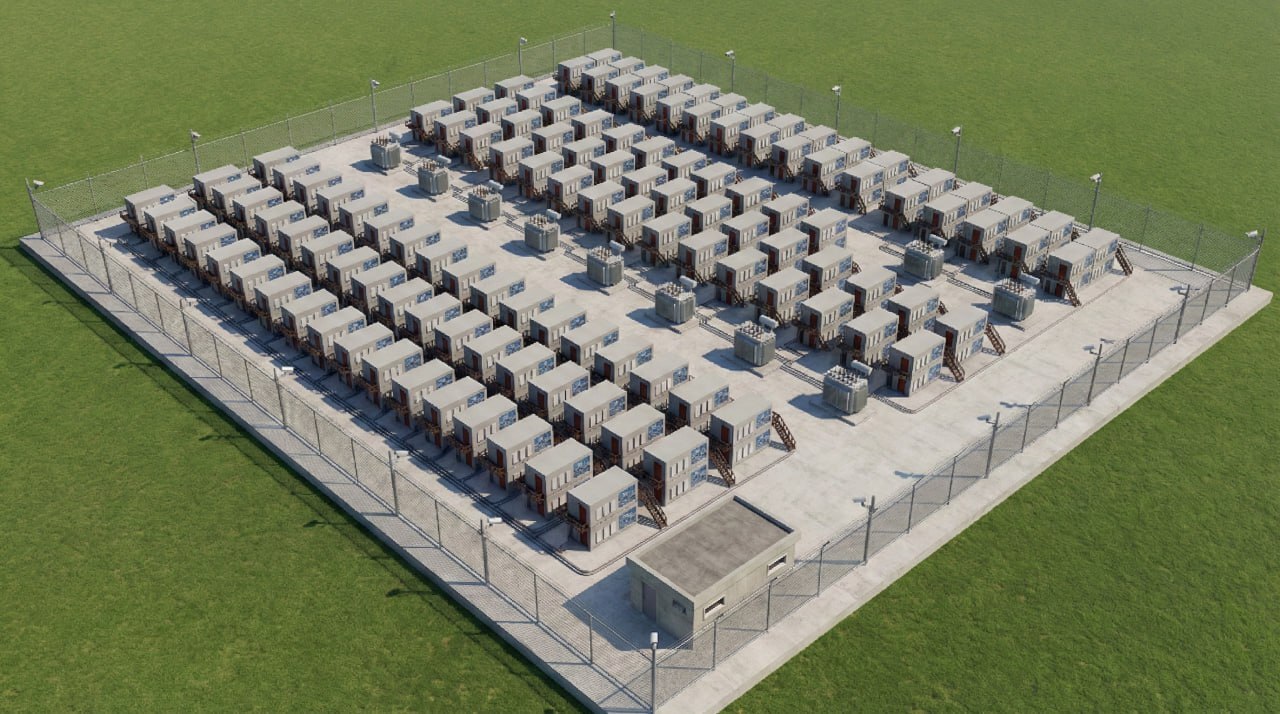

Старт через месяцы, а не годы, работайте с первого модуля

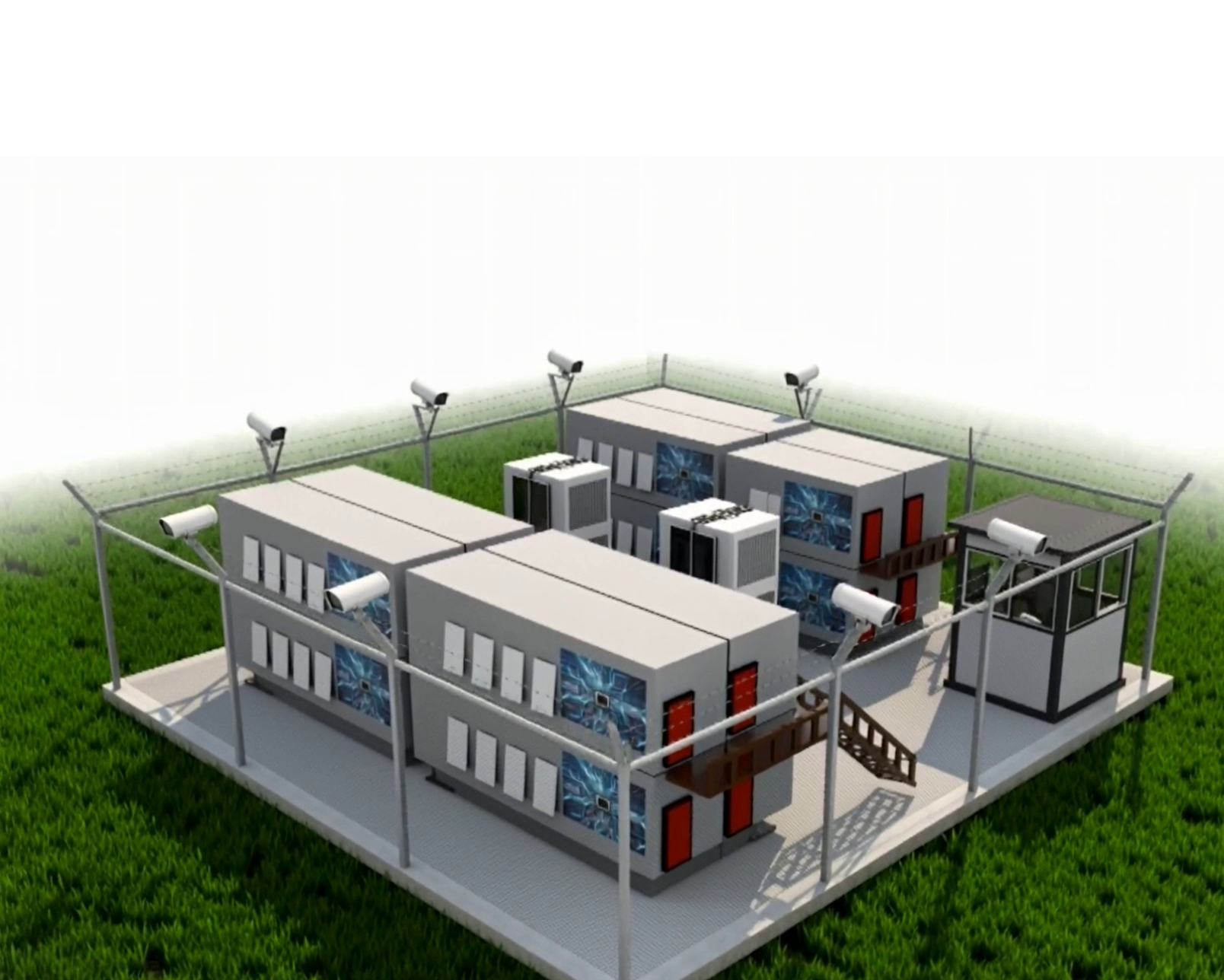

Масштабируйте без остановок
Не нужно годами ждать завершения строительства гигантского ЦОД. Начните работу уже через несколько недель — достаточно установить первый модуль
Время - деньги. Пока конкуренты ждут завершения строительства, вы уже будете работать в своём ЦОД. Первый модуль — это не компромисс, а умный старт и свобода расти без ограничений
Сроки реализации
1
Проектирование: 3 недели
При разработке проекта учитываются все пожелания клиента
2
Изготовление: 4–5 месяцев
Модульный корпус (класс защиты IP55), Система прямого теплоотвода, Блок управления, Силовая разводка,ИБП, АКБ, Система мониторинга (SCADA)
3
Монтаж: 1–2 недели
Доставка и монтаж. Размещение в любом регионе РФ
4
Пусконаладка: 3 дня
Обучение персонала: инструктаж по эксплуатации
Преимущества
35 кВт на стойку при воздушном охлаждении
140 кВт вычислительной мощности на площадке с ограничением электроэнергии
Климатика УХЛ1 (−40…+50 °C) Масштабирование.
Кардинальное снижение затрат на электроэнергию для охлаждения
Собственное производство
Полный контроль качества. Патентованная технология Индивидуальные решения под конкретные требования вашего бизнеса, включая разные по мощности и загрузке настройки.
Быстрое развёртывание
Готовность системы к работе через 4-5 месяцев после заключения договора. Размещение в любом регионе РФ.

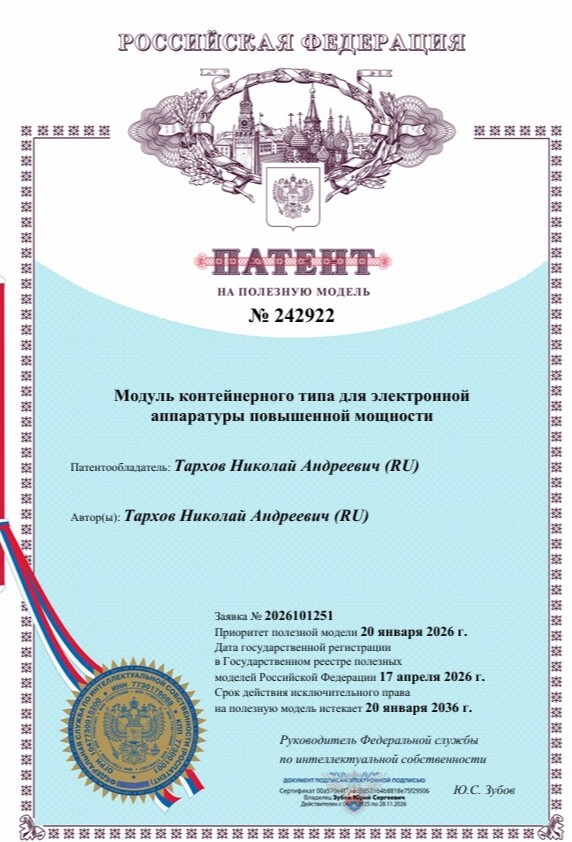

Документы

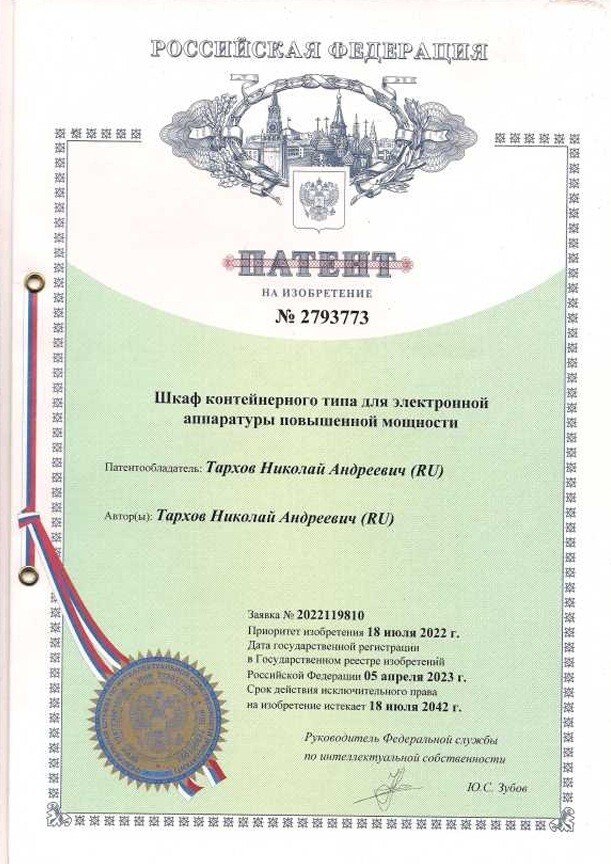

Наш патент подтверждает: вы получаете продукт, уникальный для российского рынка, который будет актуален на годы вперёд
